Izolacje do wymienników ciepła

Materace izolacyjne wymienników ciepła to kolejny system w naszym szerokim portfolio produktów izolacyjnych. Oferujemy nie tylko izolację wycinaną przy pomocy CNC, maty izolacyjne turbin, izolację dla elektrowni jądrowych, izolację akustyczną, preizolowane przewody czy materace izolacyjne zaworów. Część naszych prac obejmuje niestandardową izolację wymienników ciepła.

Producenci lub instalatorzy takich urządzeń izolują je z różnych powodów. Niemniej jednak, po wybraniu płaszcza izolacyjnego wymiennika ciepła należy upewnić się, że będzie on funkcjonował zgodnie z przeznaczeniem.

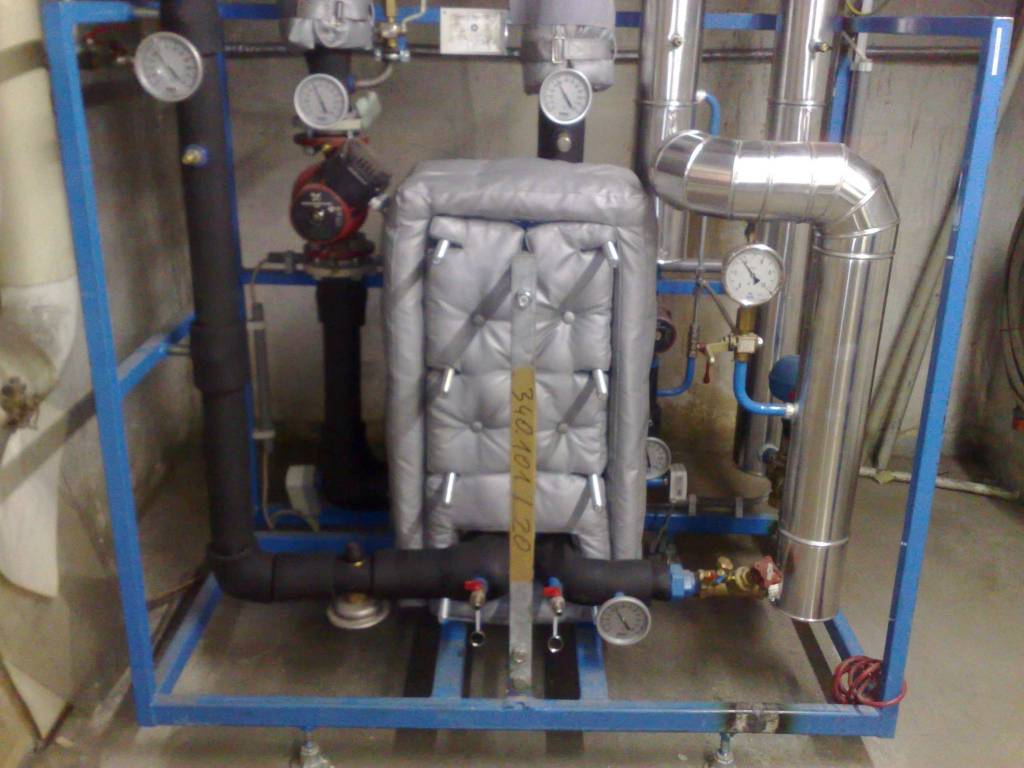

Materace izolacyjne wymienników ciepła Madrass charakteryzują się następującymi cechami:

• krótki okres zwrotu (około roku)
• dopasowanie na miarę – produkujemy je na konkretne zamówienia
• łatwa konserwacja – prosty montaż i demontaż bez użycia narzędzi
• niewielka waga – w jednej lub kilku częściach, upewniamy się, że można je przenosić ręcznie.
• redukcja mostków termicznych

Potrzebujesz wsparcia w zakresie płaszczy izolacyjnych wymienników ciepła? Skontaktuj się z nami za pomocą formularza na dole tej strony.

Czym jest wymiennik ciepła?

Wymiennik ciepła to urządzenie lub system, który umożliwia przenoszenie ciepła z jednego medium do drugiego. Im bardziej wydajny proces, tym lepiej. Oznacza to, że musi on być szybki i bezpieczny. Wymienników ciepła można używać zarówno do chłodzenia, jak i ogrzewania. Zazwyczaj dwa media są oddzielone od siebie cienką ścianką. Czasami jednak są one w bezpośrednim kontakcie ze sobą.

Aby osiągnąć wysoką wydajność wymiennika ciepła, projektanci maksymalizują powierzchnię wymiany ciepła między dwoma płynami. Jednocześnie należy zminimalizować opór przepływu płynu.

Wymienniki ciepła możemy spotkać w urządzeniach codziennego użytku. Niektóre przykłady wymienników ciepła znajdują się w systemach elektronicznych, takich jak komputery lub silniki spalinowe w samochodach.

Nawet ludzkie ciało zawiera system wymienników ciepła. Używamy go do oddychania. Ludzki kanał nosowy ogrzewa zimne powietrze, które później wydychamy jako ciepłe.

Niemniej jednak w naszym poście skupimy się na przemysłowych zastosowaniach wymienników ciepła i płaszczy izolacyjnych dla tych systemów.

Gdzie stosowane są wymienniki ciepła?

Wymienniki ciepła są najczęściej stosowane w

• ogrzewaniu
• chłodzeniu
• chłodnictwie
• browarnictwie
• klimatyzacji
• rafinacji petrochemicznej
• elektrowniach
• oczyszczalniach ścieków
• zakładach produkcji żywności

Jakie są rodzaje wymienników ciepła?

Różne branże i procesy wymagają różnych wymienników ciepła. Producenci wytwarzają kilka typów, na przykład

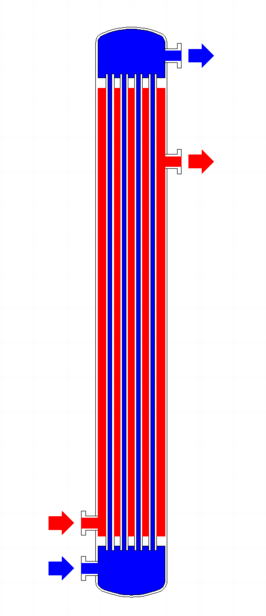

płaszczowo-rurowe wymienniki ciepła
płytowe wymienniki ciepła
płytowe poduszkowe wymienniki ciepła

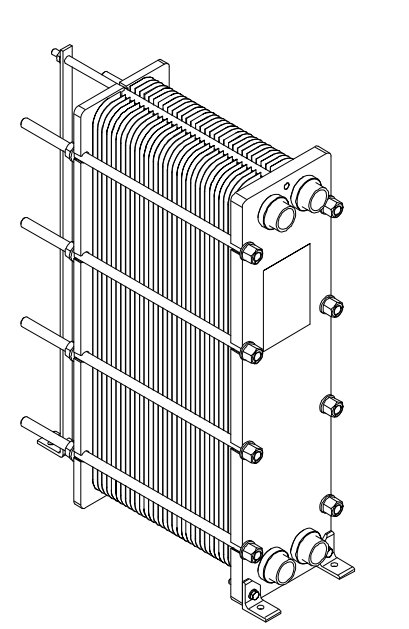

Charakterystyka płytowego wymiennika ciepła

Ten typ wymiennika ciepła wykorzystuje metalowe płyty o dużej powierzchni do przenoszenia ciepła z jednego medium do drugiego.

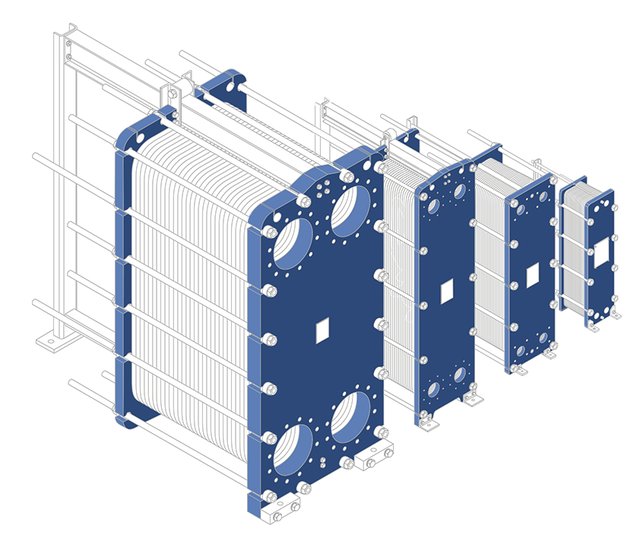

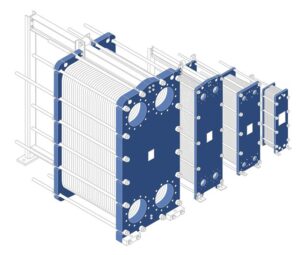

Nasz partner EQWATTECH, którego wspieramy w zakresie izolacji płytowych wymienników ciepła, oferuje różne typy płytowych wymienników ciepła:

EQWATTECH oferuje szereg płytowych wymienników ciepła dostosowanych do potrzeb przemysłowych. EQWATTECH projektuje i produkuje wymienniki ciepła ze stali nierdzewnej, tytanu, 254 SMO, stopu C276. Płyty są wyposażone w uszczelki z EPDM, Vitonu lub nitrylu. Wymienniki ciepła działają w temperaturach od -20 ° C do 180 ° C. Uszczelkowe płytowe wymienniki ciepła mają duże powierzchnie wymiany i są bardzo kompaktowe. Są one szczególnie odpowiednie do instalacji HVAC, przemysłu chemicznego i spożywczego.

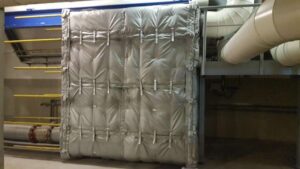

Dlaczego warto stosować materace izolacyjne do wymienników ciepła?

Wszędzie tam, gdzie dochodzi do wymiany ciepła, należy pomyśleć o izolacji.

Najpopularniejszymi systemami izolacji wymienników ciepła są

• materace izolacyjne
• izolacja z pianki poliuretanowej z plastikową osłoną
• powłoki izolacyjne
• izolacja z wełny mineralnej z osłonami z blachy aluminiowej lub stalowej ocynkowanej

Każdy z tych systemów ma swoje zalety i wady.

Pianka poliuretanowa z plastikową osłoną ma niską klasę ogniową E – co oznacza, że jest palna. Co więcej, w razie zapłonu, pianki izolacyjne tworzą potężne ilości dymu i toksycznych substancji lotnych.

Powłoki izolacyjne wymagają długiego czasu na utwardzenie i wyschnięcie. Ponadto taka powłoka utrudnia inspekcję i konserwację. Nawet wełna mineralna pokryta blachą aluminiową lub stalową jest problematyczna w przypadku częstej konserwacji. Operatorzy często uszkadzają taki produkt podczas demontażu.

Dlatego uważamy, że materace izolacyjne wymienników ciepła są najbardziej odpowiednim rozwiązaniem dla płytowych wymienników ciepła oraz rurowych i płaszczowych wymienników ciepła.

Materace izolacyjne wymienników ciepła służą do:

• zmniejszenia strat ciepła
• ochrony przed zamarzaniem
• zapobiegania kondensacji
• ochrony pracowników przed wysoką temperaturą i potencjalnymi oparzeniami

Jak produkujemy materace izolacyjne wymienników ciepła?

Produkcja pokrowców izolacyjnych wymienników ciepła rozpoczyna się od szczegółowego projektu. Zazwyczaj istnieją dwa sposoby uzyskania odpowiednich informacji wymiarowych.

Pierwsza metoda obejmuje wizję lokalną i szczegółowe pomiary na miejscu. Nasi specjaliści sprawdzają ogólne wymiary wymiennika ciepła. Dodatkowo zaznaczają otwory na rury łączące, stal konstrukcyjną i inne elementy. Jeśli istnieje potencjalna kolizja z innymi elementami, to również ją zaznaczamy. Po zakończeniu pracy nasi specjaliści przekazują informacje zespołowi projektowemu i inżynieryjnemu.

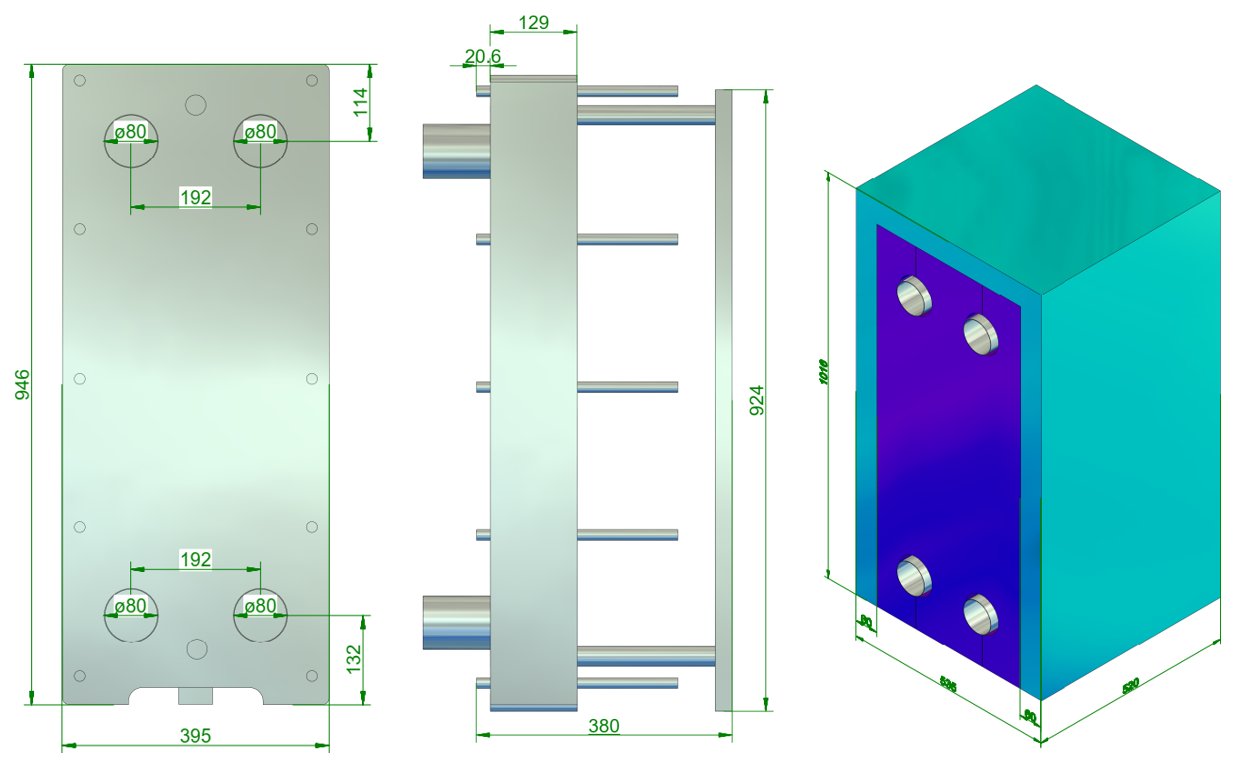

Drugą metodą projektowania materacy izolacyjnych do wymienników ciepła jest zadanie projektowe za pomocą oprogramowania.

Oznacza to analizę rysunków i specyfikacji od klienta. Po przejrzeniu rysunków możemy przygotować projekt płaszcza izolacyjnego wymiennika ciepła.

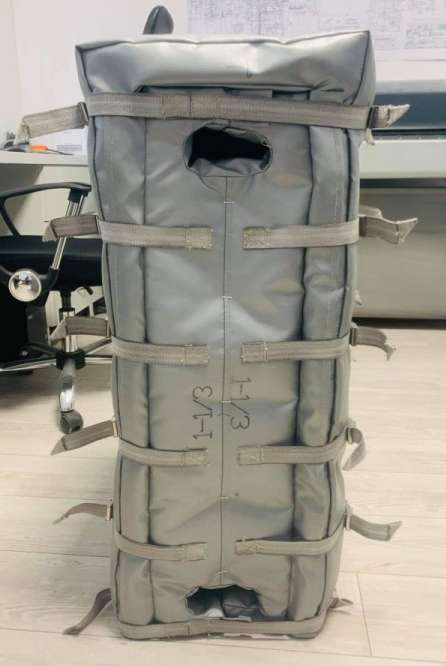

Po zakończeniu projektowania i części inżynieryjnej możemy przystąpić do faktycznej produkcji. Na tym etapie wykorzystujemy nasz sprzęt do cięcia CNC i wypełniamy wycięte kształty odpowiednim materiałem izolacyjnym. Może to być izolacja z włókna szklanego, wełny mineralnej, włókna ceramicznego lub aerożelu. Z materiałem izolacyjnym wewnątrz materace izolacyjne są zaszywane.

Na końcu dołączamy mocowania. Istnieje kilka rodzajów, które są najczęściej stosowane w płaszczach izolacyjnych wymienników ciepła.

Mogą to być paski, sprężyny lub haki i druty mocujące.

W jaki sposób możemy spełnić Twoje wymagania dotyczące materacy izolacyjnych wymienników ciepła?

Dodatkowe informacje – Międzynarodowe normy dotyczące wymienników ciepła

Jeśli uważasz, że wymienniki ciepła są interesujące, możesz poszerzyć swoją wiedzę na temat tych systemów w międzynarodowych normach.

Lista zawiera aktualne normy. Jeśli wiesz, że któraś z tych norm została wycofana, poinformuj nas o tym.

Normy brytyjskie i normy europejskie:

BS 853-2:1996 – Specyfikacja zbiorników stosowanych w systemach grzewczych. Rurowe wymienniki ciepła i zbiorniki magazynowe dla usług budowlanych i przemysłowych

BS EN 1148:1999 – Wymienniki ciepła. Wymienniki ciepła woda-woda dla ciepłownictwa. Procedury testowe do ustalania danych eksploatacyjnych.

BS EN 13487:2019 – Wymienniki ciepła. Skraplacze i chłodnice suche chłodzone powietrzem z wymuszoną konwekcją. Pomiar dźwięku.

BS EN ISO 12211:2012 – Przemysł naftowy, petrochemiczny i gazu ziemnego. Spiralne płytowe wymienniki ciepła.

BS EN ISO 12212:2012 – Przemysł naftowy, petrochemiczny i gazu ziemnego. Spiralne płytowe wymienniki ciepła.

BS EN ISO 13706:2011 – Przemysł naftowy, petrochemiczny i gazu ziemnego. Wymienniki ciepła chłodzone powietrzem.

BS EN ISO 15547-1:2005 – Przemysł naftowy, petrochemiczny i gazu ziemnego. Płytowe wymienniki ciepła. Płytowe i ramowe wymienniki ciepła

BS EN ISO 15547-2:2005 – Przemysł naftowy, petrochemiczny i gazu ziemnego. Płytowe wymienniki ciepła. Lutowane aluminiowe płytowe wymienniki ciepła

BS EN ISO 16812:2019 – Przemysł naftowy, petrochemiczny i gazu ziemnego. Płaszczowo-rurowe wymienniki ciepła.

Niemiecka norma DIN:

VDI 3805 Blatt 11:2003-07 – Produktdatenaustausch in der TGA – Wärmetauscher Fluid/Wasserdampf – Luft (Wymiana danych produktu w usługach budowlanych – Wymiennik ciepła płyn/para – powietrze).
