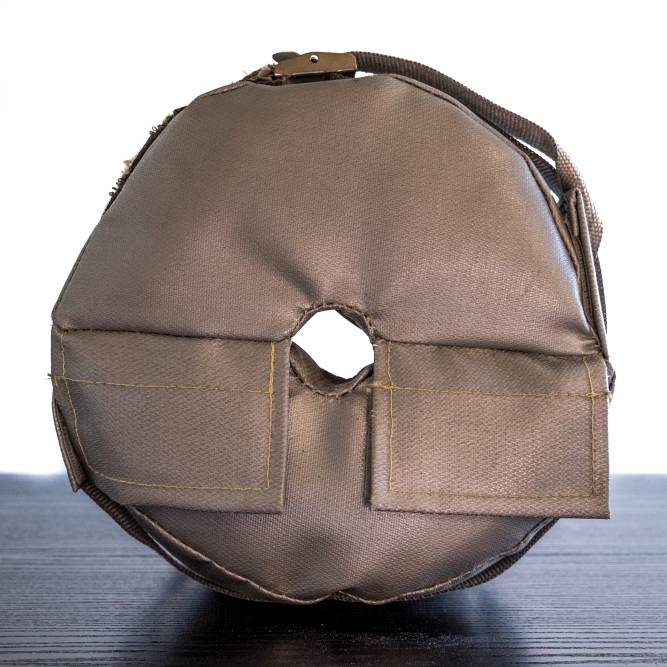

Pokrowce termoizolacyjne na zawory i ich zalety:
Łatwa konserwacja i skrócenie przestojów poprzez poprawnie zamontowane pokrowce na zawory:
Izolacje zaworów są zazwyczaj zaprojektowane tak, aby można je było łatwo i często montować oraz demontować. Umożliwia to szybki dostęp do zaworów w celu przeprowadzenia kontroli, konserwacji lub naprawy, co minimalizuje przestoje i zapewnia płynność działania.
Wykonawcy instalacji chcą stosować zdejmowane izolacje zaworów ze względu na łatwość konserwacji i prostotę montażu.
Materace na zawory i połączenia kołnierzowe pomagają oszczędzać energię i obniżać koszty:
Główną zaletą pokrowców izolacyjnych zaworów jest ich zdolność do znacznego ograniczenia mostków termicznych i strat ciepła z zaworów. Przekłada się to na mniejsze zużycie energii potrzebnej do utrzymania pożądanej temperatury w systemach rurowych. Mniejsze zużycie energii oznacza niższe rachunki za media i pozytywny wpływ na wyniki finansowe.
Poprawa wydajności systemu:
Minimalizując straty ciepła, osłony izolacyjne zaworów pomagają w bardziej wydajnym działaniu całego systemu. Stała temperatura w całym systemie zapewnia optymalną wydajność i zapobiega niepotrzebnemu zużyciu sprzętu.
Zwiększone bezpieczeństwo:
Gorące zawory mogą stanowić poważne zagrożenie dla bezpieczeństwa personelu pracującego w pobliżu. Osłony termoizolacyjne zaworów działają jak bariera, obniżając temperaturę powierzchni zaworu i zapobiegając przypadkowym oparzeniom.
Ochrona przed czynnikami atmosferycznymi:
Pokrowce izolacyjne na zawory nie tylko izolują przed utratą ciepła, ale mogą również chronić zawory przed ekstremalnymi warunkami pogodowymi. Obejmuje to temperatury ujemne, które mogą powodować pękanie rur i uszkodzenia zaworów, lub gorące środowisko, które z czasem może powodować degradację materiałów zaworów.
Lekkie rozwiązanie:
Materace na zawory są lżejsze niż tradycyjne kaptury do izolacji zaworów.
Poprawa akustyki:
Systemy przemysłowe transportujące ciecze rurami mogą generować dodatkowy hałas. Operatorzy zakładów mogą zmniejszyć poziom hałasu, stosując pokrowce izolacyjne na zawory o właściwościach pochłaniających hałas.
Pokrowce termoizolacyjne na zawory zapewniają ochronę przed zamarzaniem
W systemach narażonych na ujemne temperatury pokrowce termoizolacyjne do zaworów zapewniają ochronę przed zamarzaniem.
Niezawodni dostawcy izolacji do zaworów, tacy jak my, mogą doradzić Państwu w wyborze najlepszych materiałów i rozwiązań.
Jak są zbudowane osłony termoizolacyjne na zawory?
Osłony izolacyjne zaworów składają się z kilku rodzajów materiałów. Ogólnie można powiedzieć, że składają się one z:
- tkaniny zewnętrznej
- wypełnienia izolacyjnego
- tkaniny wewnętrznej
- systemów mocujących
- opcjonalnie oferujemy również izolację zaworów z elementami grzewczymi
Omówmy nieco bardziej szczegółowo każdy z tych elementów.
Tkanina zewnętrzna pokrowców termoizolacyjnych na zawory
Ta zewnętrzna powłoka zapewnia ochronę przed uszkodzeniami mechanicznymi i oddziela wypełnienie izolacyjne od warunków środowiskowych. Tkanina ta może mieć różne warstwy wykończeniowe w zależności od obszaru zastosowania i temperatury zastosowania.
- Powlekana PU – do 500°C
- Powlekana PTFE (teflonem) – do 250°C
- Powlekana silikonem
Istnieje wiele rodzajów tkanin przemysłowych wykorzystywanych do produkcji izolacji zaworów. Są one wykonane m.in. z włókien szklanych, tkanin krzemionkowych, tkanin glinowych lub aramidowych oraz z innych materiałów.
Każdy z tych materiałów ma swoje unikalne właściwości i obszary zastosowania.
Materiał izolacyjny wypełniający pokrowce termoizolacyjne na zawory
Wnętrze płaszcza zaworu może być wypełnione prawie wszystkimi elastycznymi materiałami izolacyjnymi. Szeroki wybór pozwala nam wybierać spośród wełny szklanej, wełny mineralnej, wełny ceramicznej, mat igłowanych, aerożeli, a nawet pianek elastomerowych.
Tkanina wewnętrzna do pokrowców izolacyjnych rur i zaworów
Podobnie jak w przypadku tkaniny zewnętrznej, mamy do wyboru te same materiały. Czasami tkanina wewnętrzna może różnić się od zewnętrznej. Pozwala nam to uzyskać lepsze właściwości izolacji zaworu i zoptymalizować koszty. Na przykład część wewnętrzna może być wykonana z tkaniny pokrytej PU ze względu na kontakt z gorącą rurą lub zaworem. Natomiast w przypadku tkaniny zewnętrznej możemy użyć materiału pokrytego silikonem.
Mocowania osłon izolacyjnych zaworów
Klienci cenią sobie łatwy dostęp i konserwację, dlatego często określają mocowania, które im to umożliwiają. Rodzaje mocowań, które można wybrać do izolacji zaworów, to:
- paski z rzepami
- paski z klamrami
- haczyki druciane
Mocowania te pozwalają zespołowi serwisowemu zakładu na szybką regulację dopasowania izolacji zaworu, jej demontaż i montaż.
Ile energii można zaoszczędzić, stosując osłony izolacyjne zaworów?

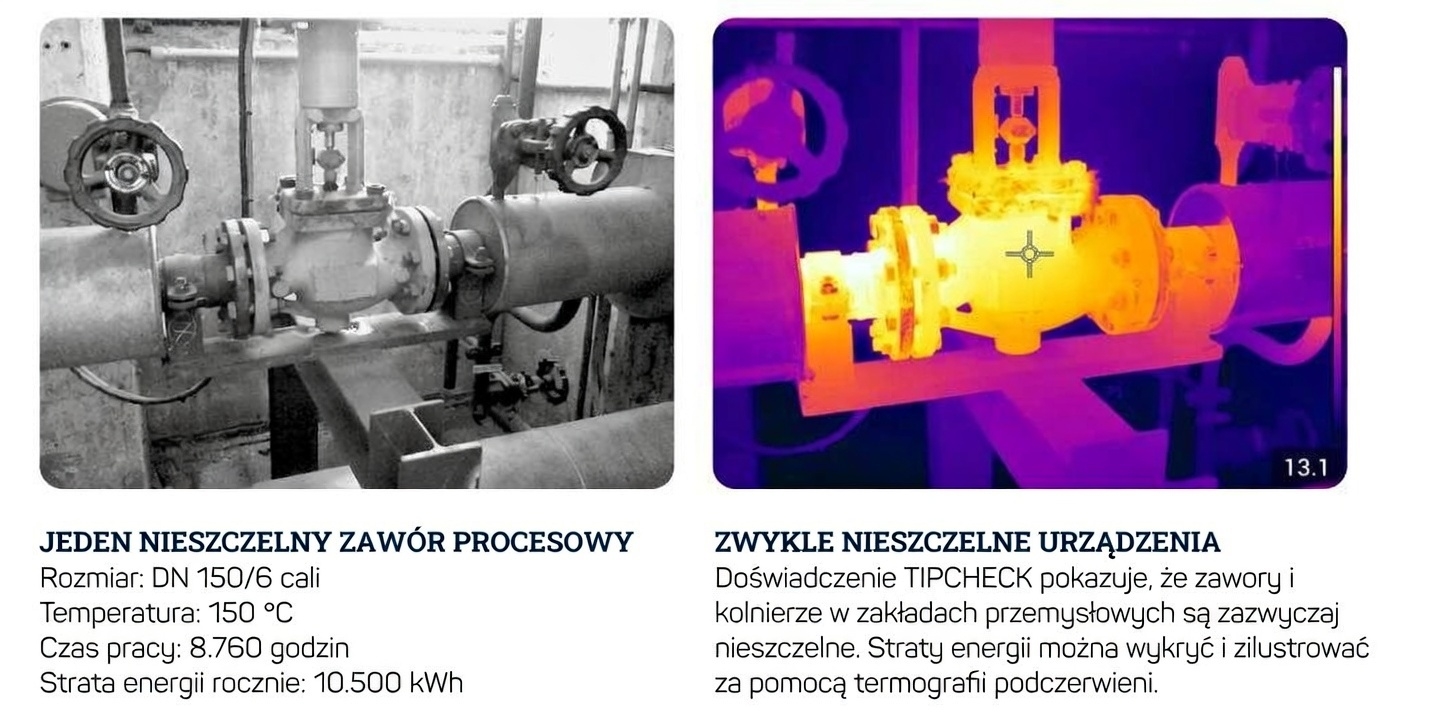

Europejska Fundacja Izolacji Przemysłowej stworzyła świetną białą księgę na ten temat. Można ją znaleźć tutaj. Jeśli nie chcesz czytać całego dokumentu, oto podsumowanie dotyczące oszczędności energii wynikających z wdrożenia przemysłowych rozwiązań izolacyjnych zaworów.
źródło: eiif.org
Weźmy przykład ze zdjęcia: nieizolowany zawór – DN 150 (6 cali), temperatura robocza 150°C. Roczna strata energii może wynieść aż 10 500 kWh. A to tylko w przypadku jednego zaworu. Teraz pomnóż tę liczbę przez całkowitą liczbę zaworów w systemie, a ostateczna kwota będzie jeszcze bardziej szokująca.

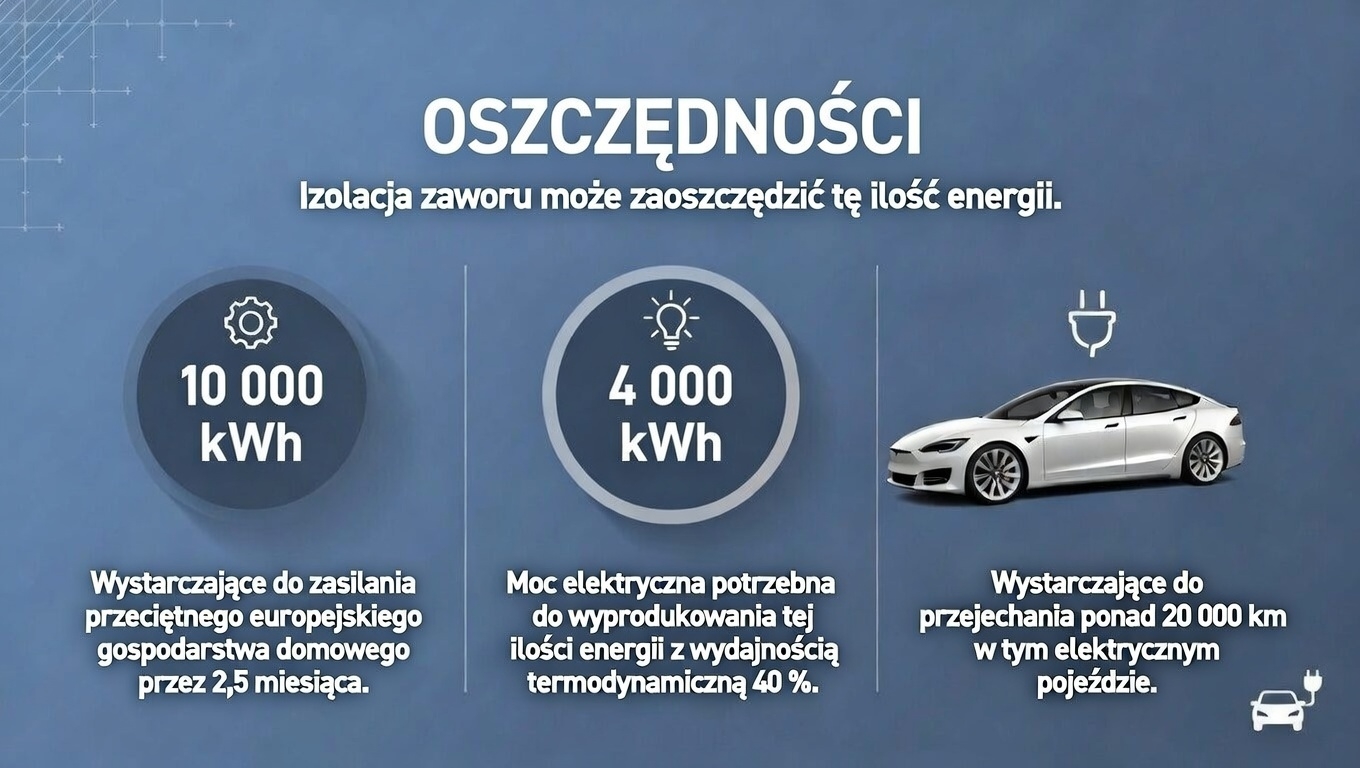

Dodając izolację do zaworu, można osiągnąć oszczędności energii rzędu 10 000 kWh. Jeśli przeliczyć te zaoszczędzone 10 000 kWh energii cieplnej przy 40% sprawności termodynamicznej na 4000 kWh energii elektrycznej, a następnie wykorzystać ją do naładowania akumulatora pojazdu elektrycznego, umożliwi to przejechanie ponad 20 000 kilometrów.
Materace na zawory – cena
Oczywiście odpowiedź brzmi: to zależy. Koszt pokrowca zaworu może wynosić od 150zł za sztukę do 1300-1500zł za sztukę. Cena pokrowca termoizolacyjnego na zawory zależy od temperatury zastosowania, użytego materiału, mocowań i rozmiarów.
Potrzebujesz niestandardowych osłon zaworów? Uzyskaj bezpłatną wycenę.

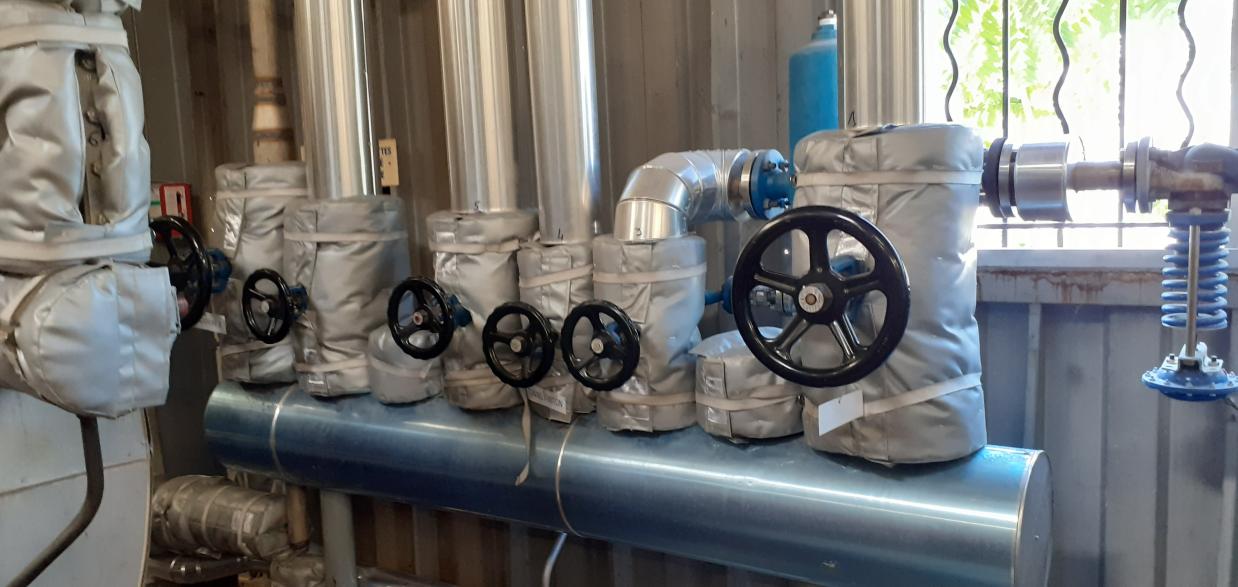

Studium przypadku: Pokrowce termoizolacyjne na zawory dla dużej elektrowni
Osłony izolacyjne zaworów odgrywają kluczową rolę w zwiększaniu efektywności energetycznej i ochronie urządzeń elektrowni. Nasze wysokiej jakości osłony izolacyjne zaworów są zaprojektowane tak, aby pasowały do różnych typów zaworów i są popularnym wyborem wśród projektów przemysłowych.
Produkty te są jednymi z najpopularniejszych obok mat izolacyjnych do turbin, czy izolacji wymienników ciepła.
Projekt, nad którym pracowaliśmy, dotyczył dużej elektrowni z dwoma kotłami w Wielkiej Brytanii.
Dlaczego w takim projekcie było tak wiele zdejmowanych osłon zaworów? Po prostu ze względu na kilka zalet stosowania mat izolacyjnych.
Planowanie projektu i przygotowanie pokrowców izolacyjnych do zaworów
Projekt produkcji płaszczy izolacyjnych do zaworów rozpoczęliśmy od dokumentacji przetargowej. Wymagało to od nas analizy specyfikacji, rysunków i przedmiaru robót. Nasz zespół musiał przygotować wstępny projekt i wycenę różnych typów zaworów oraz różnych rodzajów izolacji zaworów. Sprawdzając specyfikację izolacji termicznej, byliśmy w stanie określić, jakiego rodzaju materiałów należy użyć. Ponadto znaliśmy zakres temperatur roboczych urządzeń, dla których wymagane były izolowane płaszcze zaworów. Wiele zaworów pracowało w temperaturze powyżej 400°C. W takim przypadku konieczne było zastosowanie zdejmowanych osłon izolacyjnych odpornych na wysokie temperatury.
Ponadto istniały również zawory pracujące w niższych temperaturach, od 40°C do 150°C. Różne zakresy temperatur wymagały różnych konstrukcji izolacji zaworów. Wyprodukowaliśmy zdejmowane osłony izolacyjne z różnych materiałów tekstylnych z określonym materiałem izolacyjnym wypełniającym. Izolacja zaworów do wysokich temperatur wymagała również różnych rodzajów gwintów.
Nasz klient poprosił nas o karty danych wszystkich materiałów, które planowaliśmy wykorzystać do izolacji zaworów. Dokumenty te musiały przejść proces zatwierdzania przez inżynierów projektu. Po uzyskaniu zgody klienta byliśmy gotowi do przystąpienia do wstępnego projektu.
Pomiary na budowie przed projektowaniem osłon termoizolacyjnych na zawory

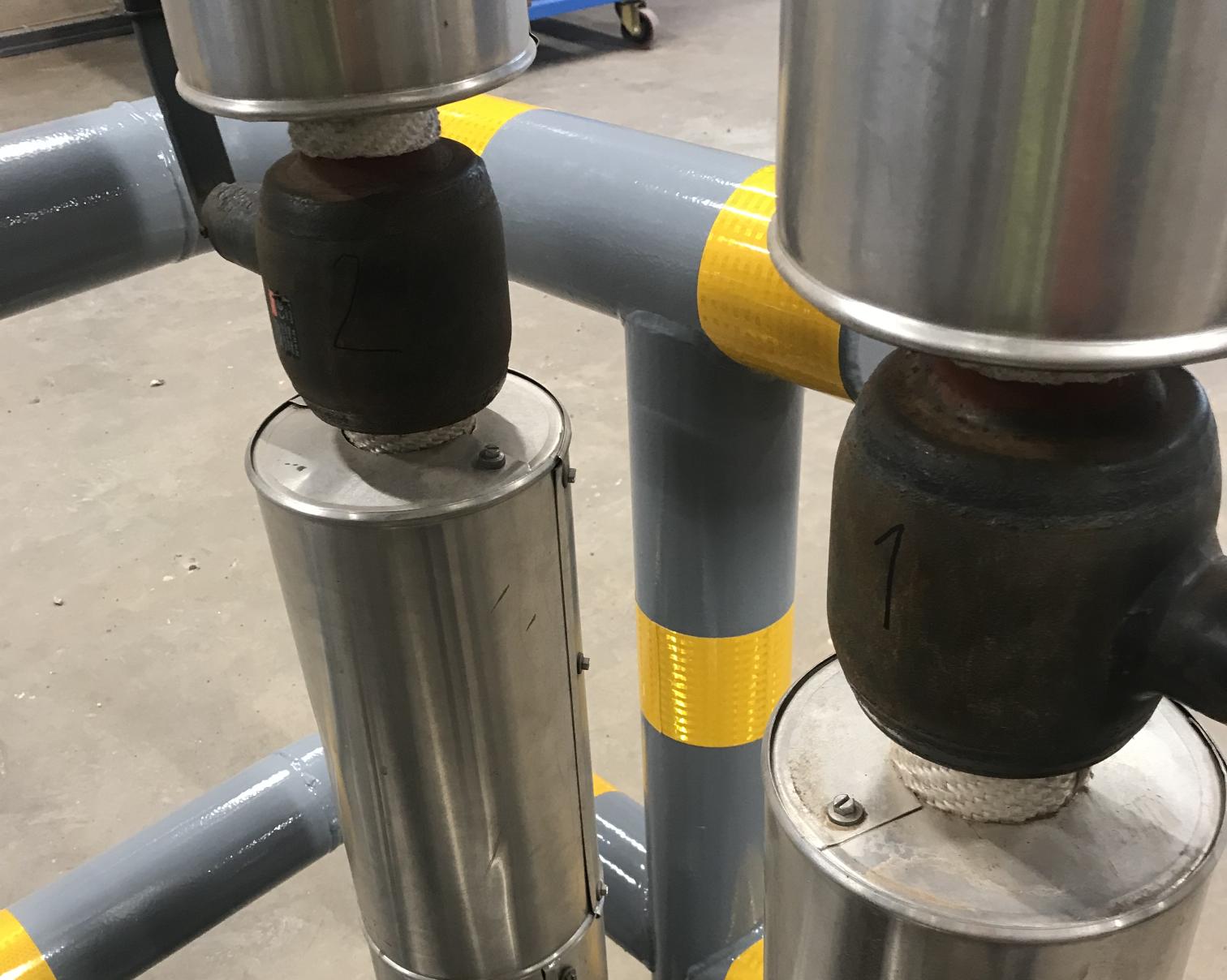

Zawór regulacyjny przed montażem osłon izolacyjnych zaworów
Istnieją różne rodzaje zaworów, na przykład zawory kulowe, zawory motylkowe, zawory zasuwowe lub zawory grzybkowe. Aby uzyskać pełny przegląd, zapoznaj się z typami zaworów na stronie internetowej Hard Hat Engineer. Każdy typ ma kilku producentów i wiele rozmiarów. Dlatego niezwykle trudno jest wyprodukować standardowe płaszcze izolacyjne zaworów, które pasowałyby do wszystkich tych typów zaworów. Jednocześnie jest to ogromna zaleta izolacji zaworów. Jeśli są one prawidłowo wykonane, mogą ściśle przylegać do korpusu zaworu i chronić go przed utratą ciepła.
Wiele pracy wykonuje się na etapie projektowania zakładu przemysłowego. Prawie każdy element jest projektowany w 3D i można go zmierzyć w oprogramowaniu CAD lub BIM. Niemniej jednak rzeczywista sytuacja na placu budowy może znacznie różnić się od pierwotnego projektu. Dotyczy to zwłaszcza izolacji urządzeń mechanicznych – izolacji rur, izolacji zaworów itp. Zazwyczaj prace izolacyjne są jednym z ostatnich etapów budowy. Bardzo często to wykonawca izolacji decyduje o zmianach w projekcie izolacji. Zmiany te muszą uwzględniać fakt, że projekt izolacji jest dostosowany do już zainstalowanego wyposażenia.
Z naszego doświadczenia wynika, że rury, zawory lub kołnierze są montowane w bliskim sąsiedztwie innych urządzeń. Czasami zdarzało się również, że konstrukcja stalowa obiektu kolidowała z izolacją. Taka instalacja pozostawia mniej miejsca na izolację zaworów i innych elementów. Dlatego w tym przypadku dobrym rozwiązaniem jest przeprowadzenie pomiarów na miejscu.
Dokumentacja z pomiarów do wczesnego projektu izolacji zaworów
Odwiedziliśmy plac budowy kilka razy, aby upewnić się, że sprawdziliśmy i wykonaliśmy pomiary wszystkich pokrowców izolacyjnych na zawory. Na początku wyglądało to jak dżungla pełna zaworów, rur, kanałów i innych urządzeń. Dzięki dobrej współpracy z klientem, który pomógł nam w poruszaniu się po zakładzie, udało nam się sprawdzić każdy zawór. Znaliśmy również konkretną sytuację każdego zdejmowanego pokrycia izolacyjnego. Podczas naszych inspekcji sporządziliśmy notatki z szkicami pokrowców izolacyjnych zaworów oraz listę wszystkich elementów.
Lista zawierała nie tylko numery KKS służące do identyfikacji konkretnych osłon izolacyjnych zaworów. Zawierała również grubość izolacji, średnicę zaworu i rury, szczegóły dotyczące wszelkich wycięć, lokalizację i dodatkowy numer identyfikacyjny. Ten sam numer identyfikacyjny został umieszczony na samym zaworze. Później został również wygrawerowany na metalowych tabliczkach przymocowanych do zdejmowanych osłon izolacyjnych. Dzięki tej identyfikacji zespołowi montażowemu na miejscu łatwiej było zlokalizować i zamocować zdejmowane maty izolacyjne we właściwym miejscu.
Pomiary i lista nie obejmowały wyłącznie zaworów. Zawierały również szczegóły dotyczące izolacji kołnierzy, kompensatorów i króćców.
Po codziennych pomiarach wysyłaliśmy listę do zespołu projektowego. Pozwalało to na wczesne rozpoczęcie prac nad odpowiednimi rysunkami, oszacowaniem powierzchni i przygotowaniem przedmiaru robót. Dzięki zebranym szczegółowym informacjom byliśmy w stanie zamówić niezbędne tkaniny izolacyjne i materiały izolacyjne. Ze względu na ograniczoną przestrzeń między izolowanymi zaworami a innymi elementami konieczne było zastosowanie materiałów izolacyjnych o małej grubości i niskiej przewodności cieplnej. Niektóre z użytych przez nas materiałów to na przykład maty z włókna szklanego typu e lub maty izolacyjne ceramiczne.
Projekt izolacji zaworów
Jako dostawca osłon izolacyjnych na zawory z ponad 20-letnim doświadczeniem wiedzieliśmy, że prawidłowe wykonanie izolacji rur i zaworów zaczyna się od dobrego projektu.
Dysponując wszystkimi informacjami, takimi jak oryginalne rysunki projektowe, specyfikacja izolacji, pomiary, zdjęcia obiektu oraz szkice płaszczy izolacyjnych zaworów, projektanci mogli przystąpić do tworzenia rysunków. Nasz zespół wykorzystał oprogramowanie CAD/CAM do zaplanowania i rozmieszczenia wielu części oraz zminimalizowania ilości odpadów i ścinków. Projektowanie zdejmowanych podkładek do małych zaworów kulowych było dość trudnym zadaniem. Konieczne było zapewnienie izolacji przed wysokimi temperaturami, ale jednocześnie duża grubość utrudniała produkcję. Niektóre elementy wymagały kilku warstw zdejmowanych osłon. Projektanci wprowadzili pokrowce termoizolacyjne na zawory odporne na wysokie temperatury, aby zminimalizować przenikanie ciepła.
Kolejną kwestią, którą wzięliśmy pod uwagę na etapie projektowania, był rodzaj materiału w warstwie zewnętrznej i wewnętrznej. Czasami różniły się one ze względu na specyficzne wymagania. Na przykład tkanina wewnętrzna, która miała bezpośredni kontakt, musiała być odporna na wysokie temperatury. Natomiast tkanina zewnętrzna nie musiała spełniać tego wymogu, jednak była pokryta silikonem lub PTFE w celu ochrony przed ścieraniem lub rozpryskami.
Projektując pokrowce termoizolacyjne dla pozostałych komponentów na elektrowni, jak włazy, czy kompensatory, wzięliśmy pod uwagę również aspekty bezpieczeństwa. Większe i ciężkie elementy podzieliliśmy na mniejsze części. W ten sposób zapewniliśmy, że ekipa montażowa na miejscu oraz przyszła ekipa serwisowa będą mogły ręcznie podnosić i przenosić zdejmowane pokrowce izolacyjne.
Każda osłona izolacyjna zaworu miała swój unikalny numer identyfikacyjny, który odpowiadał numerowi na rysunkach. Projektanci regularnie dostarczali rysunki do hali produkcyjnej po narysowaniu określonego typu osłon zaworów lub po ukończeniu konkretnego obszaru.

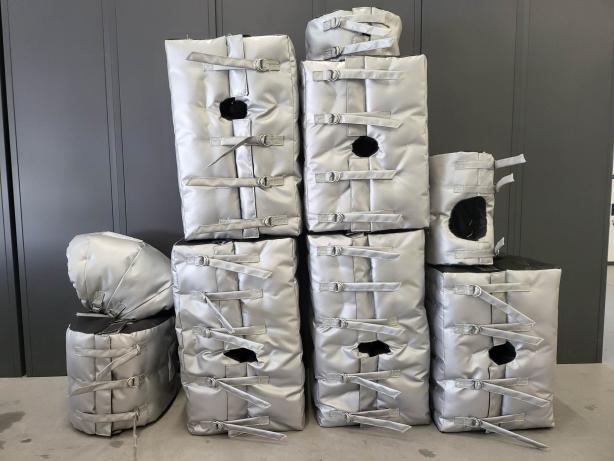

Produkcja pokrowców termoizolacyjnych na zawory
Produkcja osłon izolacyjnych zaworów odbywała się na kilku stanowiskach roboczych. Rozpoczynała się od cięcia surowca z rolki. W tym celu używaliśmy naszej maszyny do cięcia izolacji CNC. Kierownik fabryki upewniał się, że wymiary są prawidłowe i zgodne z rysunkami. Po tej kontroli materiał na osłonę izolacyjną trafiał do zespołu zajmującego się szyciem. Używali oni przemysłowych maszyn do szycia i specjalistycznych nici, aby połączyć kawałki materiału, tworząc koce izolacyjne dla zaworów.
Nasi pracownicy otwierali te części, a następnie wypełniali je materiałem izolacyjnym przyciętym do rozmiarów elementów materiałowych. Po wypełnieniu przez zespół produkcyjny zdejmowanych osłon zaworów materiałem izolacyjnym, materace izolacyjne trafiły z powrotem do poprzedniego działu. Zespół szyjący zamknął ostatnie szwy osłon zaworów.

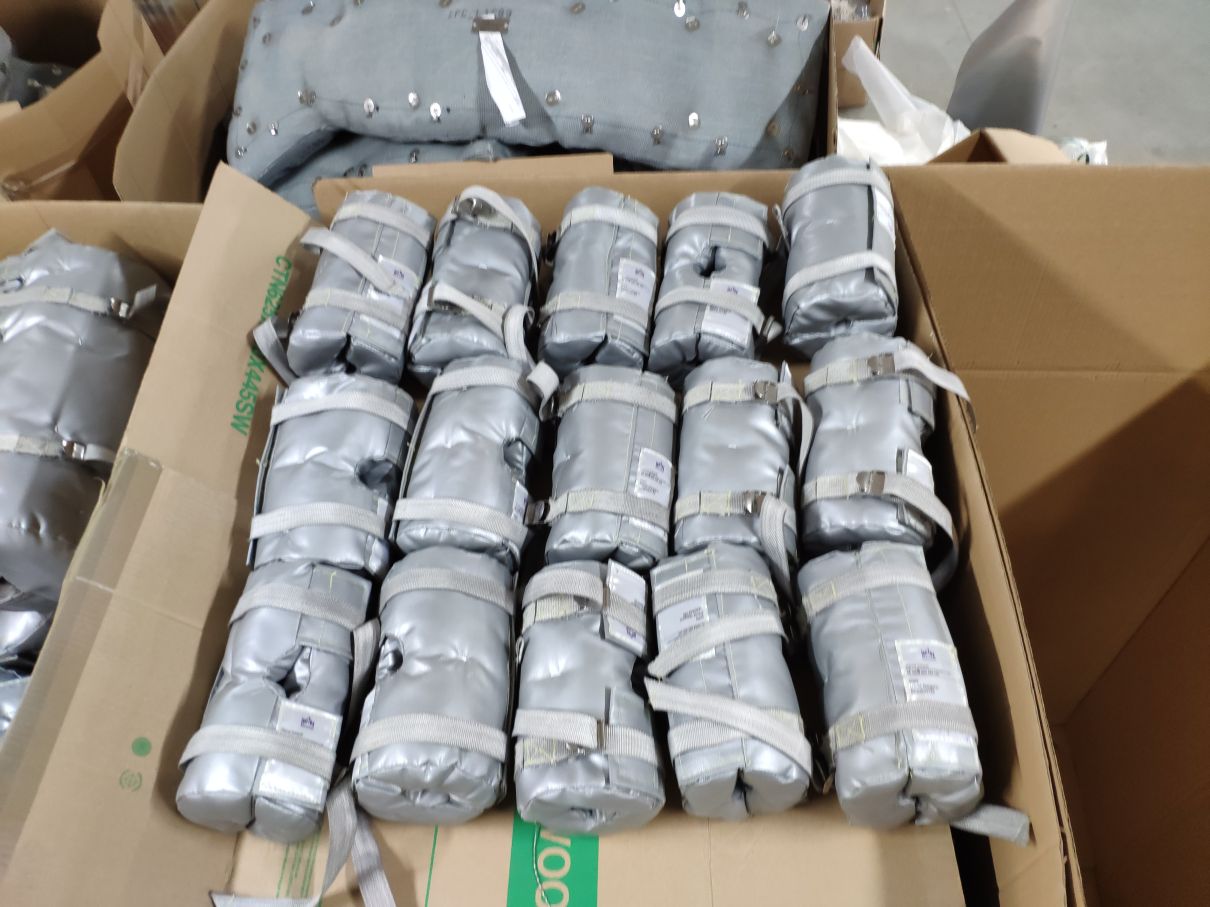

Kierownik fabryki sprawdził każdą gotową zdejmowaną osłonę pod kątem uszkodzeń i jakości. Po tej kontroli zespół produkcyjny zapakował materace izolacyjne na palety lub do pudeł. Nasz kierownik sporządził listę pakowania i odpowiednio oznaczył palety.
Logistyka 1500 sztuk pokrowców termoizolacyjnych na zawory stała się osobnym projektem
Nasz klient poprosił nas o podzielenie dostaw gotowych osłon zaworów na mniejsze transporty. Koszty transportu spowodowały dodatkowy wysiłek logistyczny, ale system częstych dostaw miał kilka zalet, które były cenniejsze niż koszty. Nasz klient był zadowolony z zastosowania tego systemu częstych dostaw, ponieważ zminimalizował on wymagania dotyczące magazynowania na placu budowy. Pozwoliło to również na postępy w montażu na miejscu i przekazanie wybranych obszarów właścicielom zakładu.
Zespół na miejscu preferował mniejsze dostawy, ponieważ łatwiej było im sprawdzać dostawy i listy przewozowe oraz montować gotowe osłony zaworów. Regularne transporty były również korzystne dla nas, ponieważ nie musieliśmy przechowywać ogromnej ilości osłon izolacyjnych zaworów w naszej fabryce. Dobra komunikacja między placem budowy a fabryką zaowocowała płynną współpracą.
Wyciągnięte wnioski z realizacji pokrowców termoizolacyjnych na zawory
Każdy projekt jest inny i pomimo ponad 20-letniego doświadczenia w produkcji osłon zaworów, z każdym nowym zleceniem wciąż się uczymy. Ten projekt nie był wyjątkiem. Dzięki ścisłej współpracy z zespołem budowlanym klienta na miejscu zdobyliśmy cenną wiedzę i doświadczenie. W trakcie realizacji projektu popełniliśmy kilka błędów, ale udało nam się je szybko naprawić. Błędy te dotyczyły głównie sporządzania i przepisywania list. Niektóre numery identyfikacyjne zostały pomylone z rysunkami, a inne zostały pomieszane podczas pakowania. Niemniej jednak udało nam się zidentyfikować te błędy na czas. Naprawiliśmy je w taki sposób, że klient mógł zainstalować zdejmowane maty izolacyjne we właściwych miejscach.
Było również kilka osłon izolacyjnych, które nie pasowały prawidłowo na miejscu. Problem ten wynikał ze zmian, które nastąpiły na miejscu między naszym badaniem terenu a dostawą gotowego produktu. Inni wykonawcy zainstalowali dodatkowe dysze, przyrządy lub rury, które inni zamontowali blisko zaworów lub bezpośrednio na zaworach. Podczas wizji lokalnej zrobiliśmy setki zdjęć. Jednak po kilku tygodniach lub miesiącach trudno jest zapamiętać wszystkie szczegóły. Dlatego w następnych projektach wdrożymy aplikację do codziennego raportowania, aby śledzić, które prace zostały wykonane, i przechowywać dokumentację z placu budowy.
Podsumowując, zarządzanie tak dużym projektem było dla nas kolejnym wyzwaniem. Była to jednak również cenna lekcja dotycząca tego, jak powinniśmy pracować i komunikować się wewnętrznie oraz z klientem. Izolacja zaworów wymaga doświadczonego dostawcy zdejmowanych osłon izolacyjnych. Dzięki naszej wiedzy byliśmy w stanie wyprodukować i dostarczyć produkty izolacyjne wysokiej jakości.
Czy interesują Cię pokrowce termoizolacyjne do zaworów? Skontaktuj się z nami za pomocą poniższego formularza.
Czym jest osłona izolacyjna zaworu?
Jest to rodzaj osłony, która zapewnia izolację termiczną zaworu. Osłony termoizolacyjne zaworów mogą zapobiegać utracie ciepła, ograniczać kondensację na zimnych instalacjach, chronić personel przed wysoką temperaturą, a także chronić urządzenia przed zamarzaniem.
Jakie materiały są używane do produkcji pokrowców izolacyjnych na zawory?
Wybór materiałów zależy od kilku czynników, takich jak temperatura robocza, warunki otoczenia i medium stosowane w systemach rurowych. Zazwyczaj taka osłona izolacyjna składa się z tkaniny zewnętrznej, wewnętrznego materiału izolacyjnego i systemu mocowania.
Jaka jest cena osłon izolacyjnych na zawory?
Istnieje kilka czynników wpływających na cenę. Osłony izolacyjne na zawory mogą kosztować od 150zł za sztukę do 1300 – 1500zł za sztukę. Głównym czynnikiem wpływającym na cenę jest oczywiście rozmiar i powierzchnia. Inne ważne aspekty to temperatura robocza i materiały, które mogą wytrzymać takie temperatury. Pokrowce izolacyjne na zawory mogą być jednowarstwowe lub wielowarstwowe i składać się z kilku części.
Jakie są główne zalety stosowania pokrowców izolacyjnych na zawory?
Pokrowce termoizoalcyjne na zawory są łatwe w montażu, konserwacji, demontażu i wymianie. Nie są potrzebne specjalistyczne umiejętności ani specjalne narzędzia. Izolacyjne osłony zaworów można montować i demontować ręcznie. Obniża to koszty eksploatacji. Co więcej, osłony termoizolacyjne są zazwyczaj trwalsze niż metalowe obudowy zaworów. Głównym powodem jest to, że osłony są elastyczne i nie ulegają tak łatwo uszkodzeniom jak metalowe obudowy.
Jakie specjalne rozwiązania stosuje się przy materacach na zawory ?
Oprócz standardowych osłon izolacyjnych chroniących przed wysoką temperaturą oferujemy również kilka specjalistycznych rodzajów.
Są to:
– osłony wykrywające wycieki – materiał osłony może zmienić kolor, jeśli zawór przecieka
– osłony izolacyjne z ogrzewaniem – są to osłony izolacyjne wyposażone w kable grzewcze
– osłony ogniochronne – niektóre zakłady wymagają, aby osłony izolacyjne były ognioodporne
Czy zdejmowane osłony termoizolacyjne nadają się do zaworów zasuwowych, kulowych lub motylkowych?
Tak, nasze materace na zawory są w pełni konfigurowalne i pasują do wszystkich typów zaworów.
Jak zainstalować i zdjąć materace na zawory i połączenia kołnierzowe bez użycia narzędzi?
Do montażu lub demontażu osłon zaworów nie są potrzebne żadne narzędzia. Nasze osłony termoizolacyjne są łatwe w eksploatacji dzięki prostym mocowaniom, takim jak paski z rzepami lub paski z klamrami. Oznacza to, że można je montować i zdejmować ręcznie, bez użycia narzędzi.
Jaka jest maksymalna temperatury dla pokrowców termoizolacyjnych na zawory?
Granica ta zależy od materiałów użytych do produkcji osłon zaworów. Standardowe gotowe osłony zaworów mogą być używane w temperaturach do 250°C, ale możemy również zastosować tkaniny odporne na wyższe temperatury, np. 500°C lub 600°C.
