Šité izolační matrace na ventily a jejich výhody:
Snadná údržba a zkrácení prostojů díky správně namontovaným šitým izolačním matracím na ventily:
Izolace ventilů jsou obvykle navrženy tak, aby je bylo možné snadno a často montovat a demontovat. To umožňuje rychlý přístup k ventilům za účelem kontroly, údržby nebo opravy, což minimalizuje prostoje a zajišťuje plynulý provoz.
Instalatéři upřednostňují odnímatelné izolace ventilů kvůli snadné údržbě a jednoduché montáži.
Šité izolační matrace a přírubové spoje pomáhají šetřit energii a snižovat náklady:
Hlavní výhodou šitých izolací ventilů je jejich schopnost výrazně omezit tepelné mosty a tepelné ztráty z ventilů. To se promítá do nižší spotřeby energie potřebné k udržení požadované teploty v potrubních systémech. Nižší spotřeba energie znamená nižší účty za energie a pozitivní dopad na finanční výsledky.
Zlepšení výkonu systému:
Minimalizací tepelných ztrát pomáhají izolační kryty ventilů k efektivnějšímu fungování celého systému. Stálá teplota v celém systému zajišťuje optimální výkon a zabraňuje zbytečnému opotřebení zařízení.
Zvýšená bezpečnost:
Horké ventily mohou představovat vážné bezpečnostní riziko pro personál pracující v jejich blízkosti. Tepelně izolační kryty ventilů fungují jako bariéra, snižují teplotu povrchu ventilu a zabraňují náhodným popáleninám.
Ochrana před povětrnostními vlivy:
Šité izolace na ventily nejen izolují proti úniku tepla, ale mohou také chránit ventily před extrémními povětrnostními podmínkami. To zahrnuje mrazivé teploty, které mohou způsobit prasknutí potrubí a poškození ventilů, nebo horké prostředí, které může časem způsobit degradaci materiálů ventilů.
Lehké řešení:
Šité izolační matrace na ventily jsou lehčí než tradiční izolační kryty ventilů.
Zlepšení akustiky:
Průmyslové systémy přepravující kapaliny potrubím mohou generovat dodatečný hluk. Provozovatelé závodů mohou snížit hladinu hluku použitím izolačních krytů na ventily s vlastnostmi pohlcujícími hluk.
Šité izolační matrace na ventily zajišťují ochranu před zamrznutím
V systémech vystavených mrazivým teplotám zajišťují šité izolační matrace na ventily ochranu před zamrznutím.
Spolehliví dodavatelé izolací pro ventily, jako jsme my, vám mohou poradit s výběrem nejlepších materiálů a řešení.

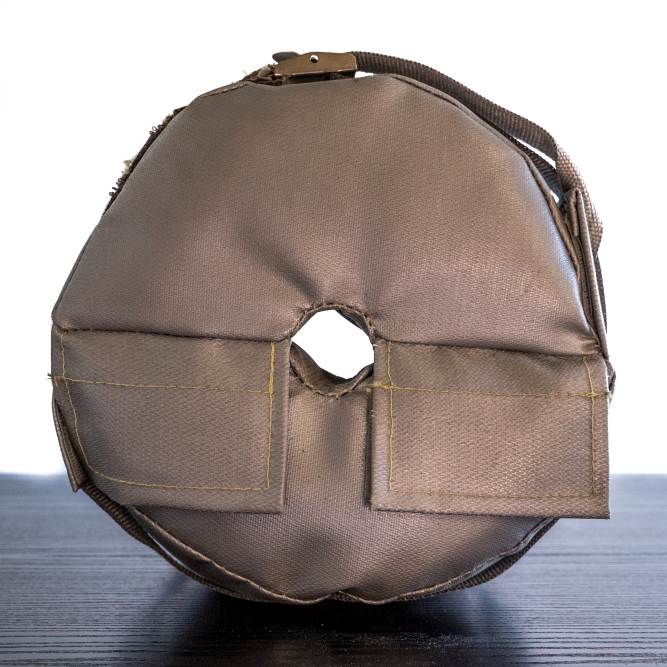

Jak se šité izolační matrace vyrábějí?
Šité izolace ventilů se skládají z několika druhů materiálů. Obecně lze říci, že se skládají z:
- vnější tkaniny
- izolační výplně
- vnitřní tkaniny
- upevňovacích systémů
- volitelně nabízíme také izolaci ventilů s topnými prvky
Podívejme se na každý z těchto prvků trochu podrobněji.
Vnější tkanina šitých izolačních matrací
Tento vnější plášť zajišťuje ochranu před mechanickým poškozením a odděluje izolační výplň od okolního prostředí. Tato tkanina může mít různé povrchové úpravy v závislosti na oblasti použití a provozní teplotě.
- Povrstvená PU – do 500 °C
- Povrstvená PTFE (teflonem) – do 250 °C
- Potažené silikonem
Existuje mnoho druhů průmyslových tkanin používaných k výrobě izolace ventilů. Jsou vyrobeny mimo jiné ze skleněných vláken, křemičitých tkanin, hlinitých nebo aramidových tkanin a z dalších materiálů.
Každý z těchto materiálů má své jedinečné vlastnosti a oblasti použití.
Izolační výplňový materiál – šité izolační matrace pro ventily
Vnitřek pláště ventilu lze vyplnit téměř všemi pružnými izolačními materiály. Široký výběr nám umožňuje vybírat ze skelné vaty, minerální vaty, keramické vaty, jehlových rohoží, aerogelů a dokonce i elastomerových pěn.
Vnitřní tkanina pro izolační pláště trubek a ventilů
Stejně jako u vnější tkaniny máme na výběr stejné materiály. Někdy se vnitřní tkanina může lišit od vnější. To nám umožňuje dosáhnout lepších izolačních vlastností ventilu a optimalizovat náklady. Například vnitřní část může být vyrobena z tkaniny potažené PU z důvodu kontaktu s horkým potrubím nebo ventilem. Naopak u vnější tkaniny můžeme použít materiál potažený silikonem.
Upevnění izolačních krytů ventilů
Zákazníci oceňují snadný přístup a údržbu, proto často specifikují upevnění, která jim to umožňují. Druhy upevnění, které lze zvolit pro izolaci ventilů, jsou:
- pásky se suchým zipem
- pásky se sponami
- drátěné háčky
Tato upevnění umožňují servisnímu týmu závodu rychle upravit přizpůsobení izolace ventilu, její demontáž a montáž.
Kolik energie šetří šitá izolace ventilů?
Evropská nadace pro průmyslovou izolaci (EIIF) vytvořila k tomuto tématu skvělý dokument. Najdete ho zde. Pokud nechcete číst celý dokument, zde je shrnutí týkající se úspor energie vyplývajících ze zavedení průmyslových izolačních řešení ventilů.
zdroj: eiif.org

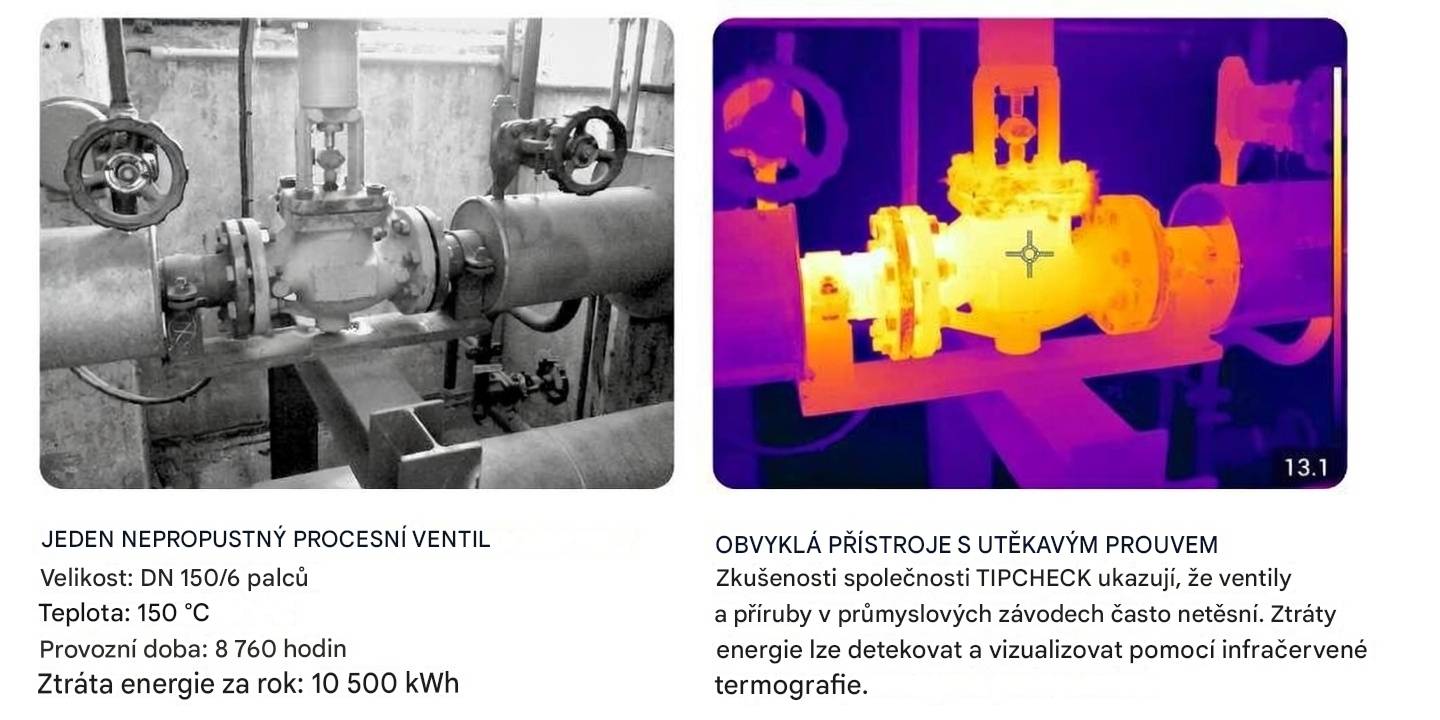

Vezměme si příklad z fotografie: neizolovaný ventil – DN 150 (6 palců), provozní teplota 150 °C. Roční ztráta energie může činit až 10 500 kWh. A to pouze v případě jednoho ventilu. Nyní vynásobte toto číslo celkovým počtem ventilů v systému a konečná částka bude ještě šokující.

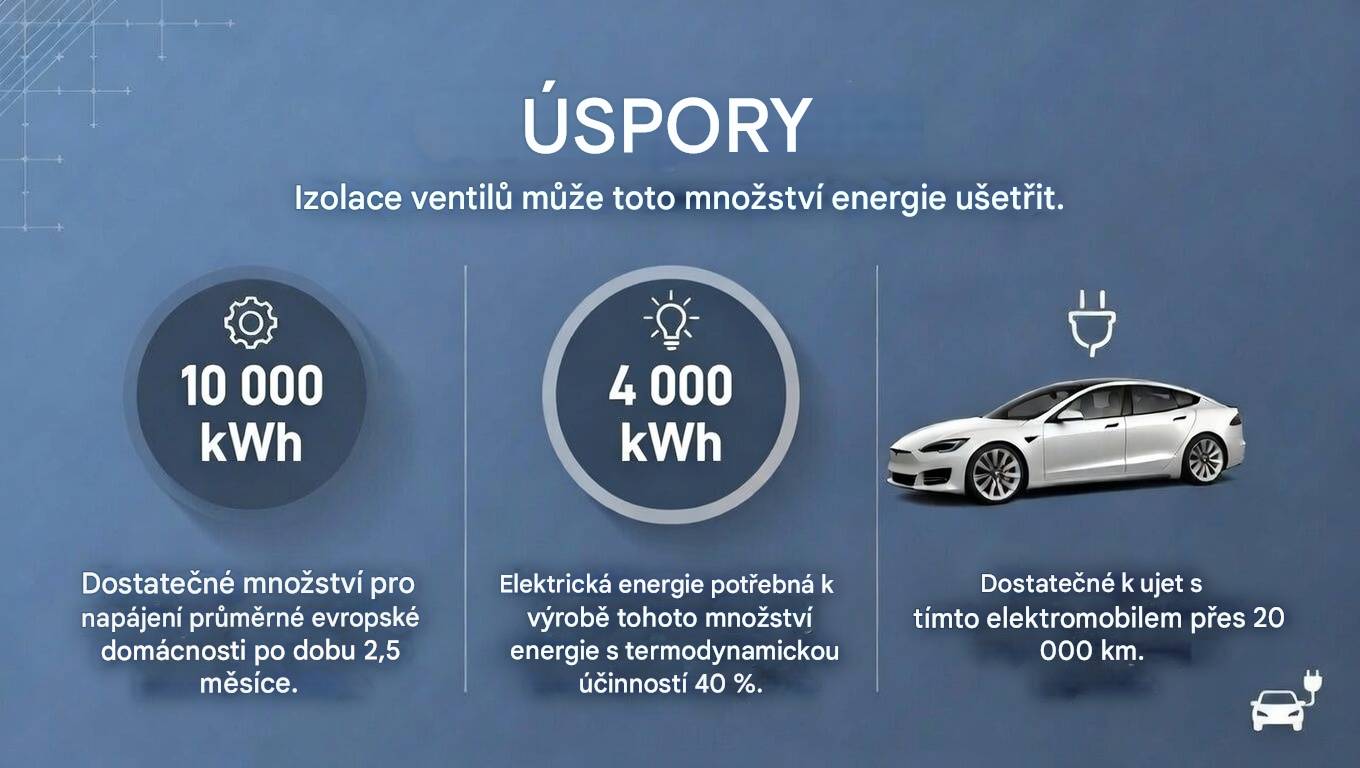

Přidáním izolace k ventilu lze dosáhnout úspor energie v řádu 10 000 kWh. Pokud přepočítáte těchto ušetřených 10 000 kWh tepelné energie při 40% termodynamické účinnosti na 4 000 kWh elektrické energie a následně ji využijete k nabití akumulátoru elektromobilu, umožní to ujet více než 20 000 kilometrů.
Šité izolační matrace na ventily – cena
Odpověď samozřejmě zní: záleží na tom. Cena krytu ventilu se může pohybovat od 40 EUR za kus až po 300-400 EUR PLN za kus. Cena tepelně izolačního krytu na ventily závisí na teplotě použití, použitém materiálu, upevnění a rozměrech.
Potřebujete zakázkovou šitou izolaci? Získejte bezplatnou cenovou nabídku.

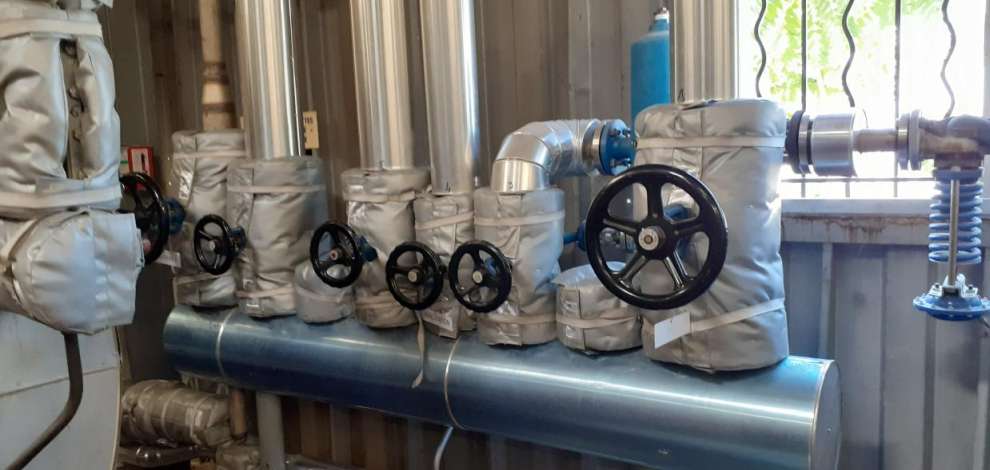

Případová studie: Šité izolační matrace na ventily pro velkou elektrárnu
Izolační kryty ventilů hrají klíčovou roli při zvyšování energetické účinnosti a ochraně zařízení elektrárny. Naše vysoce kvalitní izolační kryty ventilů jsou navrženy tak, aby se hodily k různým typům ventilů, a jsou oblíbenou volbou v průmyslových projektech.
Tyto produkty patří k nejoblíbenějším vedle izolačních rohoží pro turbíny nebo izolace výměníků tepla.
Projekt, na kterém jsme pracovali, se týkal velké elektrárny se dvěma kotli ve Velké Británii.
Proč bylo v takovém projektu tolik odnímatelných krytů ventilů? Jednoduše kvůli několika výhodám použití izolačních rohoží.
Plánování projektu a příprava izolačních krytů pro ventily
Projekt výroby izolačních plášťů pro ventily jsme zahájili na základě zadávací dokumentace. To od nás vyžadovalo analýzu specifikací, výkresů a rozpočtu prací. Náš tým musel připravit předběžný návrh a cenovou kalkulaci různých typů ventilů a různých druhů izolace ventilů. Při kontrole specifikace tepelné izolace jsme byli schopni určit, jaký druh materiálů je třeba použít. Navíc jsme znali rozsah provozních teplot zařízení, pro která byly požadovány izolované pláště ventilů. Mnoho ventilů pracovalo při teplotách nad 400 °C. V takovém případě bylo nutné použít odnímatelné izolační kryty odolné vůči vysokým teplotám.
Kromě toho existovaly také ventily pracující při nižších teplotách, od 40 °C do 150 °C. Různé teplotní rozsahy vyžadovaly různé konstrukce izolace ventilů. Vyrobili jsme odnímatelné izolační pláště z různých textilních materiálů s konkrétním izolačním výplňovým materiálem. Izolace ventilů pro vysoké teploty vyžadovala také různé typy závitů.
Náš zákazník nás požádal o technické listy všech materiálů, které jsme plánovali použít pro izolaci ventilů. Tyto dokumenty musely projít schvalovacím procesem ze strany projektových inženýrů. Po získání souhlasu zákazníka jsme byli připraveni přistoupit k předběžnému návrhu.
Měření na stavbě před návrhem tepelně izolačních plášťů na ventily
Existují různé typy ventilů, například kulové ventily, klapkové ventily, šoupátkové ventily nebo kuželové ventily. Pro úplný přehled se podívejte na typy ventilů na webových stránkách Hard Hat Engineer. Každý typ má několik výrobců a mnoho velikostí. Proto je nesmírně obtížné vyrobit standardní izolační pláště ventilů, které by pasovaly na všechny tyto typy ventilů. Zároveň je to obrovská výhoda izolace ventilů. Pokud jsou správně provedeny, mohou těsně přiléhat k tělu ventilu a chránit jej před únikem tepla.
Velká část práce se provádí ve fázi projektování průmyslového závodu. Téměř každý prvek je navržen ve 3D a lze jej změřit v softwaru CAD nebo BIM. Skutečná situace na staveništi se však může od původního projektu výrazně lišit. To platí zejména pro izolaci mechanických zařízení – izolaci potrubí, izolaci ventilů atd. Izolační práce jsou obvykle jednou z posledních fází výstavby. Velmi často je to právě dodavatel izolace, kdo rozhoduje o změnách v projektu izolace. Tyto změny musí zohlednit skutečnost, že projekt izolace je přizpůsoben již nainstalovanému vybavení.
Z našich zkušeností vyplývá, že potrubí, ventily nebo příruby se montují v těsné blízkosti jiných zařízení. Někdy se také stávalo, že ocelová konstrukce objektu kolidovala s izolací. Taková instalace ponechává méně místa pro izolaci ventilů a dalších prvků. Proto je v tomto případě dobrým řešením provést měření na místě.
Dokumentace z měření pro předběžný návrh izolace ventilů
Staveniště jsme navštívili několikrát, abychom se ujistili, že jsme zkontrolovali a změřili všechny izolační pláště na ventilech. Zpočátku to vypadalo jako džungle plná ventilů, potrubí, kanálů a dalších zařízení. Díky dobré spolupráci s klientem, který nám pomohl se v areálu orientovat, se nám podařilo zkontrolovat každý ventil. Znali jsme také konkrétní situaci každého demontovaného izolačního krytu. Během našich inspekcí jsme pořizovali poznámky s nákresy izolačních krytů ventilů a seznam všech prvků.
Seznam obsahoval nejen čísla KKS sloužící k identifikaci konkrétních izolačních krytů ventilů. Obsahoval také tloušťku izolace, průměr ventilu a potrubí, podrobnosti o všech výřezech, umístění a dodatečné identifikační číslo. Stejné identifikační číslo bylo umístěno přímo na ventilu. Později byl také vygravírován na kovových štítcích připevněných k odnímatelným izolačním krytům. Díky této identifikaci bylo pro montážní tým na místě snazší lokalizovat a upevnit odnímatelné izolační rohože na správném místě.
Měření a seznam se netýkaly pouze ventilů. Obsahovaly také podrobnosti týkající se izolace přírub, kompenzátorů a přípojek.
Po každodenních měřeních jsme seznam zasílali projektovému týmu. To umožnilo včasné zahájení prací na příslušných výkresech, odhadu ploch a přípravě výkazu prací. Díky shromážděným podrobným informacím jsme byli schopni objednat potřebné izolační tkaniny a izolační materiály. Vzhledem k omezenému prostoru mezi izolovanými ventily a ostatními prvky bylo nutné použít izolační materiály s malou tloušťkou a nízkou tepelnou vodivostí. Mezi materiály, které jsme použili, patří například skleněné rohože typu E nebo keramické izolační rohože.
Projekt izolace ventilů
Jako dodavatel izolačních plášťů na ventily s více než 20letou zkušeností jsme věděli, že správné provedení izolace potrubí a ventilů začíná dobrým projektem.
Díky tomu, že jsme měli k dispozici všechny informace, jako jsou původní konstrukční výkresy, specifikace izolace, rozměry, fotografie objektu a náčrtky izolačních plášťů ventilů, mohli naši konstruktéři přistoupit k tvorbě výkresů. Náš tým využil software CAD/CAM k naplánování a rozmístění mnoha dílů a k minimalizaci množství odpadu a odřezků. Návrh odnímatelných podložek pro malé kulové ventily byl poměrně náročným úkolem. Bylo nutné zajistit izolaci proti vysokým teplotám, ale zároveň velká tloušťka ztěžovala výrobu. Některé prvky vyžadovaly několik vrstev odnímatelných krytů. Konstruktéři zavedli šité izolační matrace na ventily odolné vůči vysokým teplotám, aby minimalizovali pronikání tepla.
Dalším aspektem, který jsme zohlednili ve fázi návrhu, byl typ materiálu ve vnější a vnitřní vrstvě. Někdy se lišily kvůli specifickým požadavkům. Například vnitřní tkanina, která byla v přímém kontaktu, musela být odolná vůči vysokým teplotám. Vnější tkanina naopak tento požadavek splňovat nemusela, byla však potažena silikonem nebo PTFE, aby byla chráněna před oděrem nebo rozstřikem.
Při navrhování šitých izolačních matrací pro ostatní komponenty v elektrárně, jako jsou poklopy nebo kompenzátory, jsme zohlednili také bezpečnostní aspekty. Větší a těžké prvky jsme rozdělili na menší části. Tímto způsobem jsme zajistili, že montážní tým na místě i budoucí servisní tým budou moci ručně zvedat a přenášet odnímatelné izolační kryty.
Každý izolační kryt ventilu měl své jedinečné identifikační číslo, které odpovídalo číslu na výkresech. Konstruktéři pravidelně dodávali výkresy do výrobní haly po nakreslení určitého typu krytů ventilů nebo po dokončení konkrétní oblasti.
Výroba tepelně izolačních krytů na ventily
Výroba izolačních krytů ventilů probíhala na několika pracovních stanicích. Začínala řezáním surového materiálu z role. K tomuto účelu jsme používali náš stroj na řezání izolace CNC. Vedoucí továrny se ujistil, že rozměry jsou správné a odpovídají výkresům. Po této kontrole se materiál na izolační kryt dostal k týmu, který se zabýval šitím. Používali průmyslové šicí stroje a speciální nitě, aby spojili kusy materiálu a vytvořili izolační pláště pro ventily.
Naši zaměstnanci tyto díly rozložili a poté je vyplnili izolačním materiálem nařezaným na rozměry jednotlivých částí. Poté, co výrobní tým vyplnil odnímatelné kryty ventilů izolačním materiálem, se izolační matrace vrátily zpět do předchozího oddělení. Šicí tým uzavřel poslední stehy na krytech ventilů.
Vedoucí továrny zkontroloval každý hotový odnímatelný kryt z hlediska poškození a kvality. Po této kontrole výrobní tým zabalil izolační matrace na palety nebo do krabic. Náš vedoucí vyhotovil balicí list a palety odpovídajícím způsobem označil.
Logistika 1500 kusů tepelně izolačních krytů na ventily se stala samostatným projektem
Náš klient nás požádal, abychom rozdělili dodávky hotových krytů ventilů na menší přepravky. Náklady na dopravu znamenaly dodatečné logistické úsilí, ale systém častých dodávek měl několik výhod, které převážily nad náklady. Náš klient byl s použitím tohoto systému častých dodávek spokojen, protože minimalizoval požadavky na skladování na staveništi. To také umožnilo pokrok v montáži na místě a předání vybraných oblastí majitelům závodu.
Tým na místě upřednostňoval menší dodávky, protože pro něj bylo snazší kontrolovat dodávky a nákladní listy a montovat hotové kryty ventilů. Pravidelné přepravy byly výhodné i pro nás, protože jsme nemuseli skladovat obrovské množství izolačních krytů ventilů v naší továrně. Dobrá komunikace mezi staveništěm a továrnou vedla k hladké spolupráci.
Závěry z realizace tepelně izolačních krytů na ventily
Každý projekt je jiný a i přes více než 20 let zkušeností s výrobou krytů ventilů se s každou novou zakázkou stále učíme. Tento projekt nebyl výjimkou. Díky úzké spolupráci s týmem zákazníka na stavbě jsme získali cenné znalosti a zkušenosti. V průběhu realizace projektu jsme udělali několik chyb, ale podařilo se nám je rychle napravit. Tyto chyby se týkaly hlavně sestavování a přepisování seznamů. Některá identifikační čísla byla zaměněna s výkresy a jiná se pomíchala při balení. Nicméně se nám podařilo tyto chyby včas odhalit. Opravili jsme je tak, aby zákazník mohl odnímatelné izolační rohože nainstalovat na správná místa.
Bylo zde také několik izolačních krytů, které na místě neseděly správně. Tento problém vyplýval ze změn, ke kterým došlo na místě mezi naším průzkumem terénu a dodávkou hotového produktu. Jiní dodavatelé nainstalovali další trysky, přístroje nebo trubky, které jiní namontovali blízko ventilů nebo přímo na ventily. Během obhlídky jsme pořídili stovky fotografií. Po několika týdnech či měsících je však obtížné si zapamatovat všechny detaily. Proto v dalších projektech zavedemeaplikaci pro každodenní reporting, abychom mohli sledovat, které práce byly provedeny, a uchovávat dokumentaci ze staveniště.
Závěrem lze říci, že řízení tak velkého projektu pro nás představovalo další výzvu. Byla to však také cenná lekce o tom, jak bychom měli pracovat a komunikovat interně i s klientem. Izolace ventilů vyžaduje zkušeného dodavatele odnímatelných izolačních krytů. Díky našim znalostem jsme byli schopni vyrobit a dodat vysoce kvalitní izolační produkty.
Zajímají vás šité izolační matrace pro ventily? Kontaktujte nás pomocí níže uvedeného formuláře.
Co je izolační kryt ventilu?
Jedná se o druh krytu, který zajišťuje tepelnou izolaci ventilu. Tepelně izolační kryty ventilů mohou zabránit úniku tepla, omezit kondenzaci na studených potrubních rozvodech, chránit personál před vysokými teplotami a také chránit zařízení před zamrznutím.
Jaké materiály se používají k výrobě izolačních krytů na ventily?
Výběr materiálů závisí na několika faktorech, jako je provozní teplota, okolní podmínky a médium používané v potrubních systémech. Obvykle se takový izolační kryt skládá z vnější tkaniny, vnitřního izolačního materiálu a upevňovacího systému.
Jaká je cena izolačních krytů na ventily?
Cenu ovlivňuje několik faktorů. Izolační kryty na ventily mohou stát od 40 EUR za kus až po 300-400 EUR za kus. Hlavním faktorem ovlivňujícím cenu je samozřejmě velikost a povrch. Dalšími důležitými aspekty jsou provozní teplota a materiály, které takové teploty vydrží. Izolační pláště na ventily mohou být jednovrstvé nebo vícevrstvé a skládat se z několika částí.
Jaké jsou hlavní výhody použití izolačních krytů na ventily?
Tepelně izolační kryty na ventily se snadno montují, udržují, demontují a vyměňují. Nejsou k tomu potřeba žádné odborné dovednosti ani speciální nářadí. Izolační kryty ventilů lze montovat a demontovat ručně. To snižuje provozní náklady. Navíc jsou tepelně izolační kryty obvykle odolnější než kovové kryty ventilů. Hlavním důvodem je to, že kryty jsou pružné a nepodléhají tak snadno poškození jako kovové kryty.
Jaká speciální řešení se používají u krytů ventilů?
Kromě standardních izolačních krytů chránících před vysokou teplotou nabízíme také několik specializovaných typů.
Jedná se o:
– kryty detekující úniky – materiál krytu může změnit barvu, pokud ventil prosakuje
– izolační kryty s vyhříváním – jedná se o izolační kryty vybavené topnými kabely
– protipožární kryty – některé provozy vyžadují, aby izolační kryty byly ohnivzdorné
Jsou odnímatelné tepelně izolační kryty vhodné pro šoupátka, kulové ventily nebo klapky?
Ano, naše kryty ventilů jsou plně konfigurovatelné a hodí se na všechny typy ventilů.
Jak nainstalovat a sejmout kryty ventilů a přírubových spojů bez použití nářadí?
K montáži nebo demontáži krytů ventilů nejsou potřeba žádné nástroje. Naše tepelně izolační kryty se snadno používají díky jednoduchým upevňovacím prvkům, jako jsou pásky se suchým zipem nebo pásky se sponami. To znamená, že je lze montovat a demontovat ručně, bez použití nástrojů.
Jaká je maximální teplota pro tepelně izolační kryty ventilů?
Tato hranice závisí na materiálech použitých k výrobě krytů ventilů. Standardní hotové kryty ventilů lze používat při teplotách do 250 °C, ale můžeme také použít tkaniny odolné vůči vyšším teplotám, např. 500 °C nebo 600 °C.
