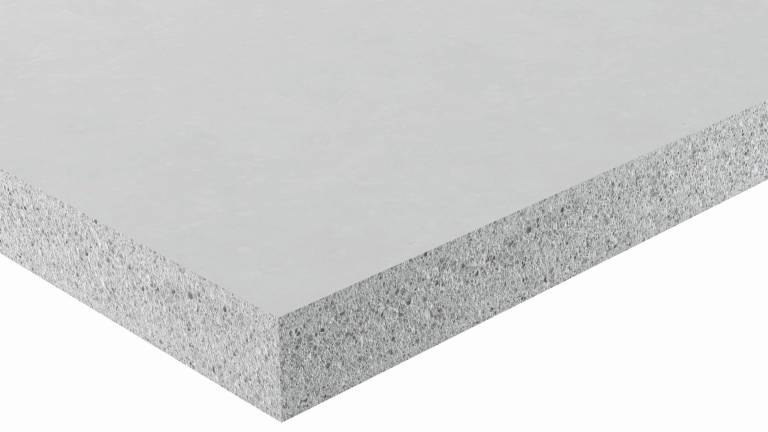

Aestuver®-palosuojalevyt – korkein palosuojaluokka teollisuuslaitoksissa
Erikoistuneet Aestuver®-palosuojalevyt ovat todistettu ratkaisu passiiviseen palosuojeluun yleisessä rakentamisessa (toimistorakennukset, koulut, sairaalat) sekä teollisuuslaitoksissa, kuten voimalaitoksissa, petrokemian laitoksissa, jätteenpolttolaitoksissa ja tunneleissa.
Ne ovat palonkestäviä lasikuituvahvistettuja sementtilevyjä – valmistettu monikerrostekniikalla sementistä, kevyistä mineraaliaggregaateista ja lasikuiduista. Tämän ansiosta ne yhdistävät poikkeuksellisen palonkestävyyden korkeaan mittavakauteen ja kestävyyteen vaativissa ympäristöolosuhteissa.
Aestuver-palosuojalevyt ovat korkean palonkestävyyden lisäksi myös:
- vedenkestäviä
- pakkas- ja sulatusjaksojen kestäviä
- kastelu- ja kuivausjaksojen kestäviä
- lämmön- ja sateenkestäviä

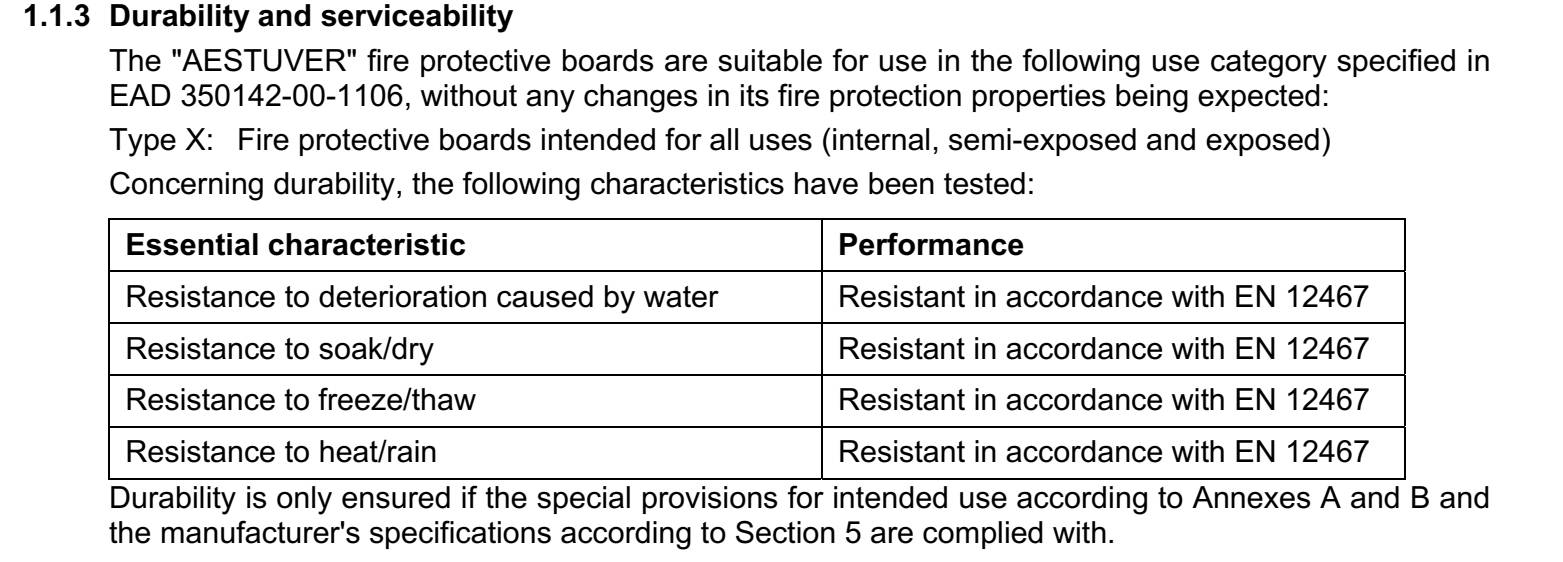

Kaikki nämä ominaisuudet on kuvattu eurooppalaisessa teknisessä arvioinnissa ETA-11/0458:
Miksi insinöörit ja rakennuttajat Puolassa valitsevat Aestuver®-levyt?
- Paloluokka A1 – täysin palamattomat (EN 13501-1) – eivät osallistu paloon, eivät aiheuta savua tai palavia pisaroita
- Teräsrakenteiden palonkestävyys R 30 – R 240 – teräspylväiden, -palkkien ja -kattopalkkien suojaus jopa 240 minuutin ajan (levyn paksuudesta 15–60 mm, Ap/V-suhteesta ja kiinnitysjärjestelmästä riippuen – ETA-11/0458, EN 13381-4)
- Väliseinien palonkestävyys EI 30 – EI 120 – EI120-väliseinät, EI120-katot, EI120-alakatot ja asennuskanavat luokissa EI 30 – EI 120 (riippuen kokoonpanosta ja kerrosten lukumäärästä)
- Kestävät lämpötiloja jopa ~1350 °C – ilman sulamista, halkeilua tai palasten irtoamista
- Kuivatiheys 625–980 kg/m³ – kevyt lasikuitulujitettu sementtibetoni – helppo kuljettaa ja asentaa jopa vaikeapääsyisissä paikoissa
- Korkein säänkestävyysluokka Typ-X – täysi ulkoaltistuminen (sade, pakkas-sulatus, UV, kosteus, suolat, epäpuhtaudet) – täyttää kaikkien alempien luokkien vaatimukset – ihanteellinen ulkokäyttöön ja teollisuusrakennuksiin
- Alhainen lämmönjohtavuus λ ≈ 0,125–0,210 W/(m·K) – lisäeriste, joka vähentää lämpöhukkaa
- Paksuudet 10–60 mm yhtenä kerroksena – tarkka sovitus vaadittuun paloluokkaan (yleisimmin käytetyt 20–50 mm)
- Helppo työstää – leikattavissa tavallisilla puutyökaluilla, pyörösahalla, porattavissa ja jyrsittävissä – pölyämistä syntyy minimaalisesti verrattuna perinteisiin materiaaleihin
- Sertifikaatit ja hyväksynnät – Eurooppalainen tekninen arvio ETA-11/0458 (ja uudemmat versiot eri malleille), lukuisat paloluokitustodistukset, käyttöhyväksynnät tunneleissa ja julkisissa rakennuksissa

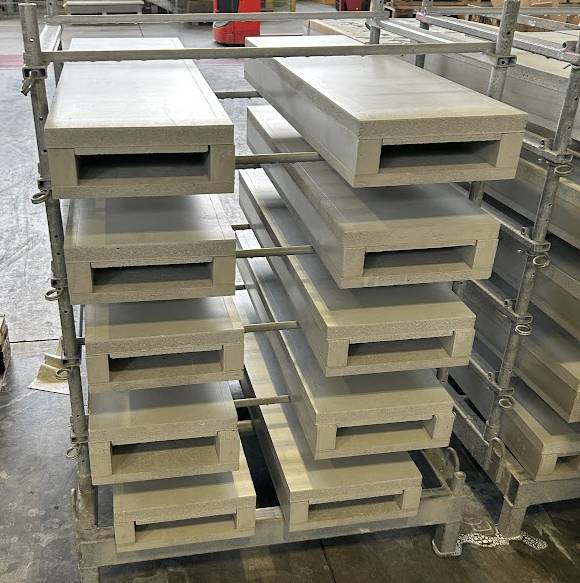

Erityiskäyttö: Aestuver®-palosuojalevyistä rakennetut kaapelikanavat
Aestuver® tarjoaa täydellisiä, esivalmistettuja kaapelikanavajärjestelmiä, joilla on parannettu palonkestävyys – ihanteellisia sähköasennusten suojaamiseen voimalaitoksissa, autotalleissa, palvelinhuoneissa, tunneleissa ja petrokemian laitoksissa. Nämä järjestelmät estävät tulen ja savun leviämisen kanavan sisältä ulos (evakuointireittien, kuilujen ja viereisten tilojen suojaus) ja varmistavat kaapeleiden toimivuuden palon aikana.
Järjestelmien päävaihtoehdot:
- ”Standard”-kanavat (I- ja E-ducts) – testattu standardin DIN 4102-11 mukaisesti
- Suojaavat tulen leviämiseltä kanavan sisältä ulos (palokuormituksen suojaus)
- Paloluokat: E 30 / I 30 – I 90 (konfiguraatiosta riippuen)
- Esivalmistetut osat: pohja + kansi suoraan seinään tai kattoon asennettavaksi
- Yksinkertainen liitostekniikka (ei vaadi erikoismuotoisia osia)
- ”Exclusiv”-kanavat (E-ducts, joissa on virransyötön ylläpitotoiminto) – testattu standardin DIN 4102-12 mukaisesti
- Varmistavat sähköasennuksen toiminnallisen eheyden (ei oikosulkuja tai virransyötön katkoja)
- Paloluokitukset: E 30 – E 120 / I 30 – I 120
- Alhainen lämpötila kanavan sisällä palon aikana – kaapeleiden suojaus ylikuumenemiselta
- Mahdollisuus yksilölliseen suunnitteluun (tarkastusluukkuilla, erikoismuodoilla)
Lisäksi saatavilla on D+2-tyyppisiä kaapelikanavien kansia – kävelykäyttöön, kuormitettavaksi, liukumattomalla pinnalla (R10–R13), vesi- ja pakkasenkestäviä – käytetään tunneleissa ja evakuointireiteillä kestävänä vaihtoehtona puulevyille.
Aestuver®-kaapelikanavien edut teollisuudessa
- Asennettavissa kosteisiin ja ulko-olosuhteisiin (Type-X)
- Helppo tarkastus ja laajennus
- Korkea palosuojaus
- Järjestelmän esivalmistusmahdollisuus
Erityiskäyttö: Palosuojalevyt hiilivetypalokäyrälle (HC / HCM)
Aestuver T -palosuojalevy on suunniteltu erityisesti äärimmäisiin palo-olosuhteisiin, joissa on nestemäisten hiilivetyjen (bensiini, diesel, raakaöljy) paloriski.
Aestuver T -levyt täyttävät vaativimpien aika-lämpötilakäyrien vaatimukset:
Hydrocarbon curve (HC) – maksimilämpötila ~1100 °C, erittäin nopea nousu ensimmäisten minuuttien aikana (tyypillistä nestemäisten polttoaineiden tulipaloille teollisuuslaitoksissa ja tunneleissa)
Modified Hydrocarbon curve (HCM) – maksimilämpötila ~1300 °C, vieläkin suurempi intensiteetti (käytetään suurissa kansainvälisissä projekteissa, esim. Ranskassa)
Aestuver T -palosuojalevyt on testattu hiilivetykäyrän mukaisesti teräsrakenteiden (palkit, pylväät jne.) verhouksena. Ratkaisua on saatavana paksuuksina 30, 40, 50 ja 60 mm. Rakenteiden verhouksessa käytetään yksikerroksista järjestelmää, mikä helpottaa asennusta merkittävästi.
Teräsrakenteiden palonkestävyysluokka hiilivetykäyrän mukaan – R30–R210.
Edut projektillesi
Yksi palosuojalevy – monia toimintoja: korkein palonkestävyys (R 30–240 teräkselle, EI 30–120 väliseinille, E/I 30–120 kaapelikanaville, HC/HCM petrokemian laitoksille), täysi ulko-olosuhteiden kestävyys (Tyyppi-X), ei tarvetta lisäkyllästykseen, pitkäkestoinen kestävyys ilman ominaisuuksien menetystä. Tämä ratkaisu lyhentää merkittävästi asennusaikaa ja alentaa asennuksen elinkaarikustannuksia verrattuna perinteisiin monikerroksisiin järjestelmiin.
Haluatko saada yksilöllisen laskelman levyn paksuudesta ja paloluokasta tiettyä projektia varten?
