Elektrownie i ciepłownie to jedne z najbardziej wymagających środowisk przemysłowych pod względem termiki. Od turbin gazowych i kotłów odzysku ciepła po rurociągi parowe i setki zaworów – każdy urządzenie lub rurociąg pracujący w podwyższonej temperaturze jest potencjalnym źródłem strat energii, ryzyka dla personelu i nieplanowanych przestojów. Izolacja elektrowni i ciepłowni ogranicza straty ciepła, z uwzględnieniem wymagań dotyczących ochrony personelu i dostępu serwisowego.
W Madrass projektujemy i szyjemy demontowalne materace izolacyjne dla urządzeń elektrowni i ciepłowni. Nasz sposób produkcji – projekt w CAD, cięcie na stołach CNC, szycie pod geometrię konkretnego urządzenia – jest opisany na naszych stronach produktowych, od pojedynczych pokrowców na zawory po zastosowania w izolacji turbin.
Dlaczego izolacja dla elektrowni i ciepłowni jest istotna?
Izolacja w elektrowni to nie detal – bezpośrednio wpływa na sprawność zakładu, bezpieczeństwo i koszty utrzymania ruchu. Główne zadania izolacji przemysłowej w energetyce:
Ograniczanie strat ciepła. Urządzenia nieizolowane lub źle izolowane oddają energię do otoczenia, zmuszając kotły, palniki i układy odzysku ciepła do cięższej pracy przy tym samym wyniku energetycznym. Dobrze zaprojektowana izolacja urządzeń gorących ogranicza te straty i wspiera ogólną sprawność zakładu.
Ochrona personelu. Powierzchnie urządzeń energetycznych mogą osiągać temperatury groźne przy kontakcie. Pokrowce i materace izolacyjne stosuje się w celu obniżenia temperatury dostępnych powierzchni – dla każdej aplikacji parametry muszą być zaprojektowane i zweryfikowane względem wymagań projektu, łącznie z ewentualną maksymalną temperaturą powierzchni.
Zarządzanie wilgocią i korozją pod izolacją (CUI). Wilgoć to jeden z głównych wrogów systemów izolacyjnych: pogarsza właściwości termiczne i jest kluczową przyczyną korozji pod izolacją. Izolacja demontowalna dodatkowo umożliwia inspekcje – zespoły utrzymania ruchu mają regularny dostęp do urządzeń pod izolacją. Więcej w naszym artykule o korozji pod izolacją.
Redukcja hałasu. Turbiny, pompy i wentylatory generują hałas. Rozwiązania akustyczne ograniczają narażenie personelu na hałas wewnątrz zakładu.
Ochrona przed zamarzaniem i utrzymanie temperatury. Niektóre rurociągi i przyrządy pomiarowe muszą utrzymać temperaturę minimalną. W tym celu stosuje się pokrowce z ogrzewaniem elektrycznym.
Jakie urządzenia wymagają izolacji w elektrowni?
Elektrownia cieplna – gazowa, węglowa, opalana biomasą lub blok gazowo-parowy (CCGT) – zawiera setki elementów wymagających izolacji. Typowe zastosowania demontowalnych materacy izolacyjnych obejmują:

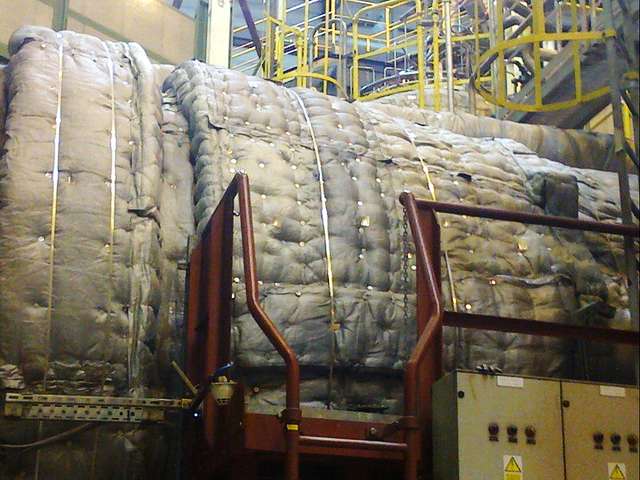

Turbiny gazowe i parowe – obudowy turbin, części wylotowe turbin i powiązane rurociągi. Demontowalna izolacja turbin umożliwia dostęp do oprzyrządowania i połączeń kołnierzowych bez niszczenia izolacji.

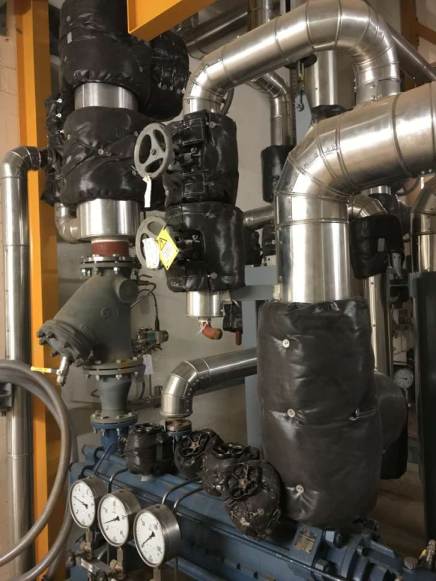

Rurociągi parowe i kołnierze – rurociągi pary świeżej i wtórnie przegrzanej oraz rurociągi pomocnicze, łącznie z połączeniami kołnierzowymi, które muszą pozostawać dostępne do kontroli.
Zawory i siłowniki – zawory odcinające, regulacyjne, kulowe i bezpieczeństwa. Materace termoizolacyjne na zawory – projekt pokrowca powinien uwzględniać dostęp do pokrętła, napędu i elementów wymagających kontroli.
Wymienniki ciepła – wymienniki płaszczowo-rurowe i płytowe w obiegach zasilających, kondensatu i chłodzenia. Zobacz izolację wymienników ciepła.
Inne urządzenia typowo izolowane w energetyce – ściany i drzwi kotłów, kotły odzysku ciepła (HRSG), zbiorniki, układy wylotowe, pompy i sprężarki – również mogą być kandydatami do izolacji demontowalnej; każda taka aplikacja wymaga indywidualnej oceny technicznej. Jeśli Twojego urządzenia nie ma na liście – przyślij zdjęcie lub rysunek, a my ocenimy możliwość izolacji.
Materace izolacyjne demontowalne czy izolacja tradycyjna?
Tradycyjnie urządzenia energetyczne izoluje się następująco: wełna mineralna mocowana na szpilkach i siatce, wykańczana płaszczem z blachy. To rozwiązanie bywa bardzo trwałe, ale ma w elektrowni dobrze znaną słabość: tam, gdzie izolacja stała musi być demontowana w celu dostępu, remont wymaga jej usunięcia i odtworzenia – i w wielu zakładach nie jest już nigdy poprawnie odbudowywana.
Alternatywą dla urządzeń wymagających dostępu są demontowalne materace i pokrowce izolacyjne: tekstylne osłony z rdzeniem izolacyjnym, mocowane na hakach, wiązaniach drucianych lub pasach, które można zdejmować i zakładać ponownie. Rdzeń izolacyjny pozostaje zamknięty w konstrukcji pokrowca, a sekcje są tak zaprojektowane, by każdą część można było zdjąć niezależnie.
Dla elektrowni praktyczny rezultat:
Izolacja, która wraca po każdej konserwacji, zamiast pozostawać zdjęta
Mniej prac izolacyjnych przy remontach – pokrowce są projektowane do wielokrotnego demontażu, co może ograniczyć prace rozbiórkowo-odbudowowe (w zależności od instalacji i procedur zakładu)
Porządek w zakładzie – pokrowce wyglądają profesjonalnie i mogą być oznakowane numerami urządzeń
Możliwość połączenia izolacji termicznej z funkcją akustyczną lub ogrzewaniem elektrycznym w jednym pokrowcu
Czas demontażu i montażu pokrowca zależy od jego wielkości, systemu mocowania, lokalizacji i procedur obowiązujących w zakładzie – projekt dostosowujemy do częstotliwości dostępu do każdego urządzenia.
Materiały do izolacji elektrowni
Rdzeń izolacyjny i tkanina zewnętrzna każdego pokrowca są dobierane do temperatury pracy, środowiska i obciążeń mechanicznych konkretnej aplikacji:
Maty z wełny mineralnej – standardowy rdzeń dla urządzeń gorących: rurociągi parowe, zawory, wymienniki; stabilne wymiarowo. Klasę ogniową i parametry poszczególnych materiałów potwierdza dokumentacja produktowa.
Włókna wysokotemperaturowe – dla układów wylotowych i urządzeń pracujących powyżej zakresu standardowej wełny mineralnej.
Tkaniny zewnętrzne – tkaniny szklane z powłokami (silikonową, aluminiową i innymi) dobierane pod temperaturę, ścieranie, wilgoć i kontakt z chemikaliami.
Systemy mocowania – haki, kołki, pasy lub wiązania, dobierane pod dostępność i częstotliwość demontażu.
Ponieważ każdy pokrowiec wycinamy na stołach CNC na podstawie wykrojów opracowanych w CAD, grubość izolacji, materiał i podział na sekcje można dostosować do każdego urządzenia — łącznie z wymaganiami dotyczącymi temperatury dostępnej powierzchni dla ochrony personelu. Projektowanie CAD i cięcie CNC wspierają dokładną, powtarzalną produkcję; końcowa skuteczność termiczna pokrowca zależy od projektu, dopasowania i montażu.
Jakie informacje są potrzebne do wyceny izolacji elektrowni?
Aby przygotować ofertę i projekt pokrowców dla urządzeń energetycznych, potrzebujemy:
Typ urządzenia, wymiary i ilości – rysunki jeśli są dostępne, w przeciwnym razie zdjęcia z wymiarami.
Temperatura robocza i projektowa – wraz z ewentualnymi krótkotrwałymi odchyleniami.
Cel izolacji – wymagana temperatura powierzchni zewnętrznej (ochrona personelu), limit strat ciepła lub wymaganie temperatury procesowej.
Środowisko montażu – hala czy na zewnątrz, ekspozycja na pogodę, oleje, chemikalia, ścieranie.
Wymagania dostępu – które elementy muszą pozostać obsługiwane lub dostępne do kontroli i jak często pokrowiec będzie zdejmowany.
Wymagania projektowe – specyfikacje materiałowe, dokumentacja, oznakowanie, kryteria odbioru.
Im więcej tych informacji prześlesz z zapytaniem, tym szybciej przygotujemy technicznie uzasadnioną propozycję.
Izolacja w różnych typach elektrowni
Elektrownie gazowe i bloki gazowo-parowe (CCGT). Turbiny gazowe, kotły odzysku ciepła (HRSG) i liczne zawory to typowe aplikacje izolacji demontowalnej: częste konserwacje i wysokie temperatury powierzchni. Układy wylotowe i linie z ogrzewaniem uzupełniają obraz.
Elektrownie parowe i węglowe. Kotły, sieci rurociągów parowych, podgrzewacze wody zasilającej i liczne zawory – na powierzchniach stałych dominuje izolacja twarda, a pokrowce demontowalne stosuje się wszędzie tam, gdzie potrzebny jest regularny dostęp: zawory, włazy, pokrywy rewizyjne, przyrządy.
Elektrownie jądrowe. Bloki jądrowe mają szczególne wymagania dla materiałów izolacyjnych – łącznie z czystością materiału i odpornością na korozję naprężeniową. Temat omawiamy szczegółowo w artykule o izolacji elektrowni jądrowych w języku angielskim.
Ciepłownie i elektrociepłownie. W ciepłowniach i elektrociepłowniach demontowalne pokrowce można rozważyć przede wszystkim na armaturze, połączeniach kołnierzowych i wymiennikach wymagających okresowego dostępu. Dobór rozwiązania zależy od warunków pracy i wymagań instalacji.
Jak projektujemy i szyjemy izolację dla elektrowni?
Każdy projekt zaczyna się od Twoich danych – zdjęć, wymiarów, rysunków lub pomiarów na obiekcie. Następnie:
Projektujemy pokrowiec w CAD, dzieląc go na sekcje demontowalne, by każdą część można było zdjąć niezależnie.
Wycinamy izolację i tkaniny na stołach CNC, zapewniając dokładną, powtarzalną produkcję.
Szyjemy i montujemy każdy pokrowiec z systemem mocowania dobranym do częstotliwości dostępu.
Oznakowujemy i dostarczamy – montaż wykonuje zazwyczaj personel zakładu.
Zakres każdego zamówienia – od kilku pokrowców na zawory po większą grupę urządzeń – oceniamy indywidualnie; przyślij wykaz urządzeń, a potwierdzimy, co możemy zrealizować.
Potrzebujesz izolacji dla elektrowni lub ciepłowni?
Napisz nam o swoich urządzeniach – zdjęcie, rysunek lub szkic z wymiarami wystarczy na start. Odpowiemy propozycją i wyceną.
FAQ – Izolacja dla elektrowni i ciepłowni
Czym jest izolacja elektrowni?
Izolacja elektrowni to termiczna (często także akustyczna) izolacja urządzeń zakładu energetycznego – turbin, kotłów, rurociągów, zaworów, wymienników, zbiorników i układów wylotowych- w celu ograniczenia strat ciepła, ochrony personelu i utrzymania temperatur procesowych.
Jaka izolacja jest najlepsza dla urządzeń elektrowni?
Zależy od aplikacji. Dla urządzeń wymagających regularnego dostępu – zaworów, kołnierzy, obudów turbin, pokryw rewizyjnych – częstym rozwiązaniem są demontowalne materace izolacyjne, ponieważ są projektowane do wielokrotnego zdejmowania i zakładania. Kaptury i osłony z blachy mogą lepiej pasować do powierzchni, które nie wymagają powtórnego dostępu. Wybór zależy od częstotliwości dostępu, temperatur, środowiska i budżetu.
Ile kosztuje izolacja elektrowni?
Cena zależy od wymiarów urządzeń, warunków pracy, materiałów izolacyjnych, wymagań dostępu i ilości. Prześlij wykaz urządzeń, rysunki lub zdjęcia – ocenimy aplikację i przygotujemy wycenę.
Jak szybko można zdjąć i założyć pokrowiec izolacyjny?
Zależy od wielkości pokrowca, systemu mocowania, lokalizacji i procedur w zakładzie – projekt dostosowujemy do tego, jak często pokrowiec musi być zdejmowany. Główna przewaga nad kapturami z blachy: pokrowce są projektowane do powtórnego demontażu i montażu, przy czym sposób wykonywania prac, wymagane procedury i potrzebne kompetencje zależą od konkretnej aplikacji.
Czy wyceniacie zapytania obejmujące wiele urządzeń?
Prześlij wykaz urządzeń, ilości, rysunki i warunki pracy. Ocenimy proponowany zakres i wymagania przed przygotowaniem oferty.
