원자력 발전소용 탈착식 단열재는 정밀성과 안전성이 조화를 이루는 원자력 발전소의 핵심 요소입니다.
이 유형의 단열재는 Madrass의 밸브 단열 재킷, 열교환기 재킷 또는 터빈 단열 담요 제품군 중 또 하나의 제품입니다.
에너지 생산 분야에서 원자력은 전 세계의 에너지 수요를 충족하는 데 중추적인 역할을 하는 신뢰할 수 있고 효율적인 에너지원으로 자리 잡고 있습니다. 그러나 원자력 발전소를 운영하려면 잠재적인 위험으로부터 근로자, 주변 환경 및 일반 대중을 보호하기 위한 엄격한 안전 조치와 견고한 인프라가 필요합니다.
이러한 인프라의 핵심 구성 요소 중 하나는 단열재로, 원자력 발전소 내에서 최적의 효율과 안전을 보장하는 중요한 안전 장치 역할을 합니다. 이 블로그 게시물에서는 원자력 시설에서 단열재의 중요성을 심층적으로 살펴보고, 주요 기능, 유형 및 과제를 분석하며, 원자력 발전의 전반적인 성공에 대한 단열재의 막대한 기여를 강조하고자 합니다.
원자력 산업에서는 시스템의 안전성과 신뢰성을 최우선으로 여기는 것이 다른 어떤 산업 분야보다도 중요하며, 특히 발전소의 원자로 구역(nuclear island) 내에서 더욱 그러합니다. 많은 원자력 발전소 소유주나 운영사는 이러한 시설에서 사용하도록 지정된 제품에 대해 구체적인 인증 절차를 마련해 두었습니다.
구체적으로 말하면, 단열재는 화학적 불순물이 없어야 하며 염화물, 불화물, 황산염의 농도가 최소한으로 유지되어야 합니다.
이러한 예방 조치는 일반적으로 강철이나 니켈 기반 합금으로 구성된 장비 및 외장재의 부식을 방지하는 데 매우 중요하며, 이를 통해 원자력 공정 내의 중요한 격납 장벽이 손상될 수 있는 잠재적 위험을 제거합니다.
원자력 발전소에서 단열재의 중요성
원자력 단열재는 여러 가지 용도로 사용됩니다. 첫째, 최적의 온도를 유지하기 위해 사용됩니다. 둘째, 소음 및 음향적 이유로 적용됩니다. 마지막으로, 방사선 차폐를 위해서도 사용됩니다.
원자력 발전소의 열전달 제어
원자력 발전소는 발전, 냉각수 순환, 폐기물 관리와 같은 다양한 공정 전반에 걸쳐 정밀한 온도 제어가 필요합니다. 단열재는 열전달을 최소화하고, 열교 및 에너지 손실을 방지하며, 최적의 온도 범위를 유지하는 데 도움을 줍니다.
단열을 통한 효율 향상
효율적인 단열은 열 에너지 손실을 줄여 원자력 발전소가 더 효과적으로 운영될 수 있도록 합니다. 열 손실이 감소하면 추가 에너지 소비가 줄어들어 발전소 성능이 향상되고 비용을 절감할 수 있습니다.
소음 저감
원자력 시설에는 상당한 소음을 발생시키는 수많은 기계 시스템과 장비가 설치되어 있습니다. 흡음 특성을 지닌 단열재는 소음 전파를 최소화하여 발전소 직원들에게 더 조용하고 쾌적한 작업 환경을 조성합니다.
인근 지역사회 보호
단열재는 과도한 소음 전파를 차단함으로써 인근 지역사회를 소음 공해로부터 보호하는 데 결정적인 역할을 합니다. 이는 긍정적인 관계를 조성하고 원자력에 대한 대중의 지지를 유지하는 데 도움이 됩니다.
방사선 차폐 – 원자력 단열재를 통한 안전 보장
방사선 피폭 최소화: 원자력 발전소는 방사성 물질을 생성하고 취급하므로, 근로자와 환경을 보호하기 위해 효과적인 차폐가 필요합니다. 납이나 콘크리트와 같은 고밀도 재료를 함유한 단열재는 이온화 방사선에 대한 중요한 차단막 역할을 하여 피폭 위험을 줄여줍니다.
오염 방지: 원자력 사고나 누출 발생 시, 적절한 단열은 격리 조치 역할을 하여 방사성 물질이 지정된 구역을 벗어나 확산되는 것을 방지하고, 발전소 근로자와 일반 대중 모두를 보호합니다.
원자력 발전소에 사용되는 단열재의 종류
원자력 발전소용 단열재의 선택은 구체적인 용도, 목적, 그리고 현지 규범 및 표준에 따라 달라집니다. 다음과 같은 원자력 단열재 유형이 있습니다:
- 섬유질 단열재: 미네랄 울, 유리섬유, 세라믹 섬유(세라믹 블랭킷 및 세라믹 매트)와 같은 재료는 뛰어난 단열 특성을 제공합니다. 설계자들은 내화성 특성 때문에 원자력 발전소에 이러한 재료를 선택합니다.
- 셀룰러 유리 단열재: 발포 유리로 구성된 이 소재는 열전도율이 낮고 내습성이 뛰어나, 극저온 시스템 및 고온 용도의 단열에 적합합니다.
- 단열 콘크리트: 경량 골재를 활용하는 단열 콘크리트는 단열 효과와 방사선 차폐 특성을 모두 제공하므로, 원자력 발전소 내 다양한 구역에 다목적으로 사용될 수 있습니다.
- 에어로젤: 이 소재는 극히 낮은 밀도와 뛰어난 단열 성능으로 잘 알려진 경량 고다공성 소재입니다. 액체 성분이 기체로 대체된 겔로 구성되어 있어, 구조의 대부분이 공기로 이루어진 고체 소재입니다.

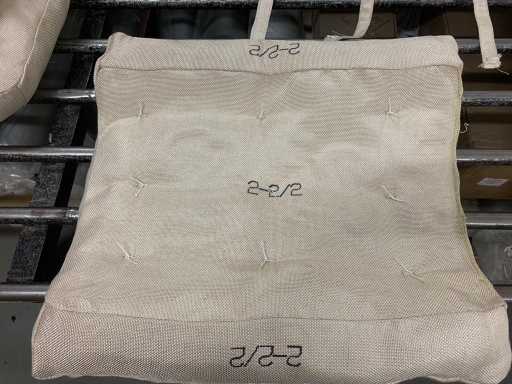

원자력 발전소용 탈착식 블랭킷
당사의 원자력 발전소용 탈착식 블랭킷에는 두 가지 유형의 섬유 소재가 사용됩니다. 첫 번째는 Isover에서 제조한 매트 형태의 Tech Telisol 5.0입니다.
이는 스테인리스강 와이어로 꿰매어진 특수한 백색 미네랄 울입니다. 게다가 고품질의 단열 성능을 제공하며, 높은 기계적 응력이 가해지는 상황에서도 오랫동안 그 성능을 유지합니다.
이 소재는 유기 성분이 거의 없으며, 부식을 촉진하는 이온이 없어 부식을 방지합니다.
불연성이며 A1 등급의 화재 등급을 받았습니다. 이 원자력 발전소용 단열재의 전체 기술 사양은 여기에서 확인하실 수 있습니다.
원자력 발전소 운영자는 예를 들어 열교환기 및 증기 배관의 단열에 이를 사용할 수 있습니다.
원자력 단열용 또 다른 소재로는 흩어진 미네랄 울이 있습니다. 다양한 문헌과 규격에 따라 여러 가지 명칭이 사용되는데, 예를 들어
Bourre 785 NE는 현재 Tech Loose Wool로 알려져 있습니다.

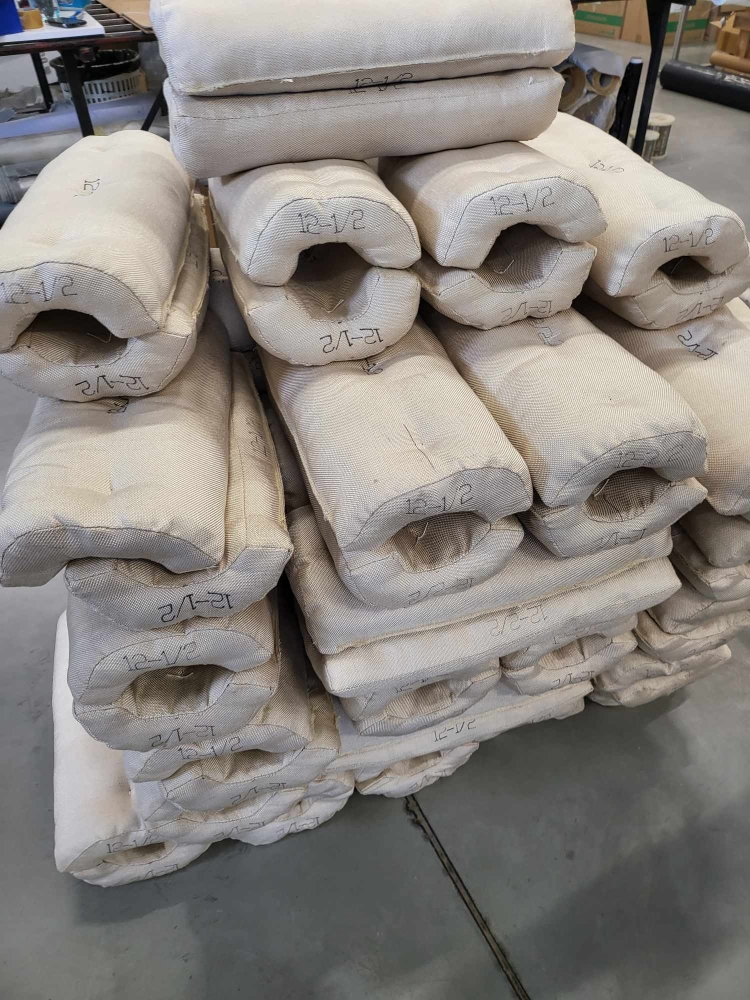

당사의 원자력 발전소용 탈착식 단열 블랭킷의 경우, 섬유질 소재가 완전히 밀폐되어 있습니다. 과거에는 고정되지 않은 섬유질 단열재로 인해 파편이 쌓여 특정 장비가 막히는 등 여러 차례 원자력 사고가 발생했습니다.

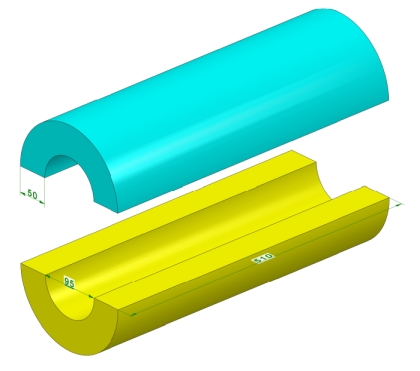

Madrass에서는 CAD 소프트웨어를 사용하여 각 원자력 단열용 탈착식 블랭킷을 설계합니다. 당사의 설계자들은 이 도면을 CNC 절단 테이블으로 직접 전송합니다.
RMI – 원자력 시설용 반사형 금속 단열 시스템

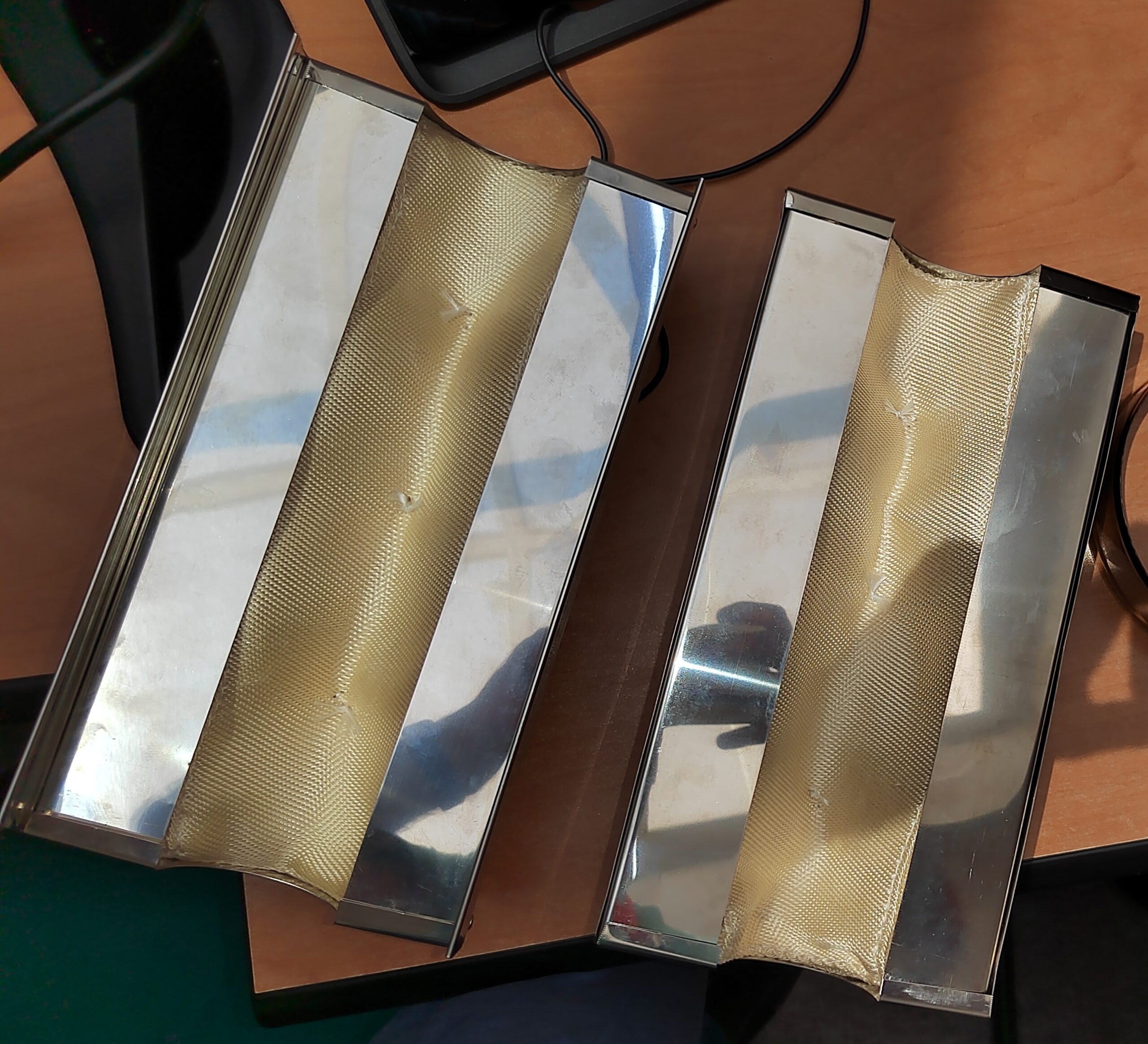

원자력 발전소 운영사는 1차 회로 용기 및 기타 장비의 열 손실과 온도 변화를 제어하기 위해 수많은 구성 요소에 반사형 금속 단열재(RMI)를 적용합니다. 일부에서는 이를 금속 반사 단열재(MRI)라고도 부릅니다. 이 시스템은 맞춤형으로 설계되고 개별적으로 탈부착 가능한 패널로 구성됩니다. 이 시스템에는 반사성 딤플 처리된 스테인리스강 호일이 채워진 스테인리스강 카세트가 포함됩니다.
원자력 발전소에서 단열이 필요한 장비는 무엇일까요?
원자력 발전소 내의 수많은 장비와 시스템은 최적의 성능, 안전성 및 에너지 효율을 보장하기 위해 단열 처리가 필요합니다. 다음은 원자력 발전소에서 단열 처리가 일반적으로 적용되는 주요 장비 및 영역입니다:
원자로 시스템:
- 원자로 용기: 원자로 용기는 핵연료를 담고 있으며 원자력 발전소의 핵심 역할을 합니다. 운전 중 온도를 제어하고 열 손실을 최소화하기 위해 용기에 단열 처리가 적용됩니다.
- 게다가, 원자로는 특정 원소의 핵분열을 통해 생성된 열에너지를 활용하여 전기를 생산합니다. 안전 조치로서, 이러한 원자로는 일반적으로 철근 콘크리트와 강철로 건설된 밀폐된 격납 구조물 내에 위치합니다. 이러한 구조물의 주된 목적은 주변 환경으로의 방사성 물질 유출 가능성을 방지하거나 최소화하는 것입니다.
- 이러한 원자로 내의 원자력 증기 공급 시스템(NSSS)은 매우 높은 순 양의 열 부하를 가집니다. 이 열을 방출하기 위해서는 격납 용기 냉각이 필수적입니다. 고온 서비스 배관 및 장비는 일정한 공정 온도를 유지하고 방출되는 열이 냉각 장치의 용량을 초과하지 않도록 하기 위해 효율적인 단열이 필요합니다.
증기 발생 시스템:
원자력 발전소의 터빈 시스템용 탈착식 단열재:
- 터빈: 증기 발생기는 증기를 생산하여 이를 이용해 터빈을 구동하고, 터빈은 전기를 발전시킵니다. 터빈 케이싱, 배기 후드 및 관련 배관에 단열 처리가 적용됩니다. 주요 목적은 고온을 유지하고, 열 손실을 줄이며, 작업자의 화상을 방지하기 위함입니다.
응축기 시스템:
- 응축기: 응축기는 터빈에서 배출된 증기를 다시 액체 상태로 변환합니다. 응축 과정 중 원하는 온도를 유지하고 열 손실을 방지하기 위해 응축기 외피와 관에 단열 처리가 적용됩니다.
냉각 시스템:
- 냉각탑: 냉각탑은 발전소 시스템에서 발생하는 과잉 열을 제거합니다. 주변 환경으로부터의 열 유입을 최소화하기 위해 냉각탑 구조물과 배관에 단열 처리가 이루어집니다.
- 열교환기: 공랭식 열교환기 및 수-수 열교환기를 포함한 열교환기에는 열전달 효율을 최적화하고 에너지 손실을 최소화하기 위해 단열 처리가 이루어집니다.
격납 구조물:
- 격납 건물: 격납 건물은 원자로 및 관련 시스템을 수용하여 추가적인 안전 장치를 제공합니다. 격납 구조물에는 단열 처리가 되어 온도를 조절하고, 열 전달을 방지하며, 사고나 이상 상황 발생 시 열적 보호 기능을 제공합니다.
저장 및 폐기물 관리:
- 저장 시설: 사용후핵연료 저장수조 및 건식 저장 용기를 포함한 방사성 물질 저장 시설에서는 온도를 조절하고 열 손실 또는 열 유입을 방지하기 위해 단열 처리가 적용됩니다.
- 폐기물 관리 시스템: 방사성 폐기물 저장 및 처리 구역과 같은 폐기물 관리 시스템에는 적절한 온도 제어를 보장하고 잠재적인 열 또는 방사선 방출을 차단하기 위해 단열 처리가 적용될 수 있습니다.
요약하자면, 구체적인 단열 요구 사항은 달라질 수 있다는 점을 유의해야 합니다. 이는 원자력 발전소의 설계 및 구성에 따라 결정됩니다. 규제 및 안전 고려 사항에도 차이가 있습니다. 원자력 발전소 운영사는 특정 온도 범위를 충족하고, 에너지 효율 목표를 달성하며, 각 장비 및 구역에 적용되는 안전 기준을 충족하기 위해 단열재와 시공 기술을 선정합니다.
원자력 시설에서 탈착식 단열 블랭킷에 대한 요구 사항이 있으신가요?
아래 양식을 통해 문의해 주십시오:
원자력 발전소의 단열에 사용되는 일부 규격 및 표준:
ASTM C667-17(2022) – 주변 공기 온도보다 높은 온도에서 작동하는 장비 및 배관용 조립식 반사 단열 시스템에 대한 표준 사양
ISO 23466:2020 – PWR 원자력 발전소의 원자로 냉각 시스템 주요 장비 및 배관의 단열 설계 기준
원자력 단열재란 무엇인가요?
원자력 발전소에 사용하기 위해 특별히 설계된 단열재의 한 종류입니다.
원자로용 단열재란 무엇인가요?
원자로는 RMI(반사성 금속 단열재)와 탈착식 단열 담요로 단열 처리됩니다.
전자는 딤플이 있는 얇은 스테인리스강 호일로 채워져 있으며, 후자는 TECH LOOSE WOOL QN과 같은 특수 미네랄 울을 포함합니다.
원자로용 단열재란 무엇인가요?
반사성 금속 단열재(RMI) 또는 금속 반사 단열재(MRI)는 열전도율이 낮고 응력 부식 및 기계적 응력에 대한 저항성이 높은 단열재로 사용됩니다.
원자력 단열재에는 어떤 재료가 사용됩니까?
재료 선택은 작동 온도, 주변 환경 조건, 원자력 시설에서 사용되는 매체 등 여러 요인에 따라 달라집니다. 일반적으로 원자력 단열재는 탈착식 블랭킷, RMI(반사성 금속 단열재), 특수 백색 울 섬유 단열재로 구성됩니다.
원자력 단열용 탈착식 재킷의 가격은 얼마인가요?
가격에 영향을 미치는 요인은 여러 가지가 있습니다. 원자력 단열용 탈착식 블랭킷의 가격은 개당 최저 40달러에서 최대 500달러까지 다양합니다.
물론 가격을 결정하는 주요 요인은 크기와 표면적입니다.
그 밖의 중요한 요소로는 사용 온도와 해당 온도를 견딜 수 있는 소재가 있습니다.
원자력 발전소용 탈착식 단열 블랭킷은 단층 또는 다층 구조일 수 있으며 여러 부분으로 구성됩니다.
원자력 발전소에서 탈착식 단열 재킷을 사용하는 주요 이점은 무엇인가요?
이 주제에 대해서는 여기에서 자세히 다루었습니다. 하지만 간단히 말해, 단열 재킷은 설치, 유지보수, 제거 및 교체가 쉽습니다. 전문 기술자나 특수 공구가 필요하지 않습니다. 원자력 발전소의 경우 단열재가 완전히 밀봉되어 있어, 담요 밖으로 섬유질 재료가 유출될 위험이 없습니다.
