Avtagbar isolering för kärnkraftverk är en avgörande komponent i kärnkraftverk, där precision och säkerhet går hand i hand.
Denna typ av isolering är ytterligare en produkt i Madrass sortiment av ventilisoleringar, värmeväxlarhöljen och turbinisoleringsfiltar.
Inom energiproduktionen framstår kärnkraft som en pålitlig och effektiv energikälla som spelar en avgörande roll för att tillgodose världens energibehov. Att driva ett kärnkraftverk kräver dock strikta säkerhetsåtgärder och en robust infrastruktur för att skydda arbetstagare, omgivningen och allmänheten från potentiella faror.
En viktig del av denna infrastruktur är isoleringen, som fungerar som ett avgörande skydd och säkerställer optimal effektivitet och säkerhet inom kärnkraftverken. I detta blogginlägg kommer vi att fördjupa oss i isoleringens betydelse i kärnkraftsanläggningar, undersöka dess viktigaste funktioner, typer och utmaningar samt belysa dess enorma bidrag till den övergripande framgången för kärnkraftsproduktionen.
Inom kärnkraftsindustrin prioriteras systemsäkerhet och tillförlitlighet högre än inom någon annan industrisektor, särskilt inom anläggningens så kallade ”nuclear island”. Många ägare eller operatörer av kärnkraftverk har fastställt specifika certifieringsprotokoll för produkter avsedda att användas i dessa anläggningar.
Mer specifikt måste isoleringsmaterial vara fria från kemiska föroreningar och uppvisa minimala halter av klorider, fluorider och sulfater.
Denna försiktighetsåtgärd är avgörande för att förhindra korrosion av utrustning och ytbeklädnader, som vanligtvis består av stål eller nickelbaserade legeringar, och därmed eliminera alla potentiella risker för försämring av de kritiska inneslutningsbarriärerna inom kärnkraftsprocessen.
Isoleringens betydelse i kärnkraftverk
Isolering i kärnkraftverk fyller flera syften. För det första används den för att upprätthålla optimala temperaturer. För det andra används den av buller- och akustiska skäl. Sist men inte minst används den även för strålningsskydd.
Reglering av värmeöverföring i kärnkraftverk
Kärnkraftverk är beroende av exakt temperaturreglering i olika processer, såsom elproduktion, kylmedelscirkulation och avfallshantering. Isoleringsmaterial bidrar till att minimera värmeöverföringen, förhindra köldbryggor och energiförluster samt upprätthålla optimala temperaturintervall.
Ökad effektivitet med isolering
Effektiv isolering minskar värmeenergiförlusterna, vilket gör att kärnkraftverk kan drivas mer effektivt. Minskad värmeförlust minskar behovet av ytterligare energiförbrukning, vilket leder till förbättrad anläggningsprestanda och kostnadsbesparingar.
Bullerdämpning
Kärnkraftsanläggningar rymmer ett stort antal mekaniska system och utrustning som genererar betydande buller. Isolermaterial med ljudabsorberande egenskaper minimerar bullerutbredningen och skapar en tystare och behagligare arbetsmiljö för anläggningens personal.
Skydd av närliggande samhällen
Genom att förhindra överdriven bulleröverföring bidrar isoleringen avgörande till att skydda närliggande samhällen från bullerförorening. Detta bidrar till att främja positiva relationer och upprätthålla allmänhetens stöd för kärnkraft.
Strålningsskydd – Säkerställa säkerheten med kärnkraftsisolering
Minimera strålningsexponering: Kärnkraftverk genererar och hanterar radioaktiva material, vilket kräver effektivt skydd för att skydda arbetstagare och miljön. Isoleringsmaterial som innehåller material med hög densitet, såsom bly eller betong, utgör en viktig barriär mot joniserande strålning och minskar därmed exponeringsriskerna.
Förhindra kontaminering: Vid en kärnkraftsolycka eller ett läckage fungerar korrekt isolering som en inneslutningsåtgärd som förhindrar spridning av radioaktiva ämnen utanför avsedda områden och skyddar både anläggningens personal och allmänheten.
Typer av isoleringsmaterial som används i kärnkraftverk
Valet av isoleringsmaterial för kärnkraftverk beror på den specifika tillämpningen, syftet samt lokala normer och standarder. Vi skiljer mellan följande typer av kärnkraftsisolering:
- Fiberisolering: Material som mineralull, glasfiber och keramiska fibrer (keramiska filtar och keramiska mattor) erbjuder utmärkta värmeisolerande egenskaper. Projektansvariga väljer dessa material i kärnkraftverk på grund av deras brandhärdighet.
- Cellglasisolering: Detta material består av skumglas och uppvisar låg värmeledningsförmåga samt utmärkt fuktbeständighet, vilket gör det lämpligt för isolering av kryogena system och högtemperaturtillämpningar.
- Isolerande betong: Genom att använda lätta ballastmaterial ger isolerande betong både värmeisolerande och strålningsskyddande egenskaper, vilket gör den till ett mångsidigt val för olika områden inom kärnkraftverk
- Aerogel: Det är ett lätt och mycket poröst material känt för sin extremt låga densitet och sina enastående värmeisolerande egenskaper. Det består av en gel där den flytande komponenten har ersatts med en gas, vilket resulterar i ett fast material med en struktur som till största delen består av luft.

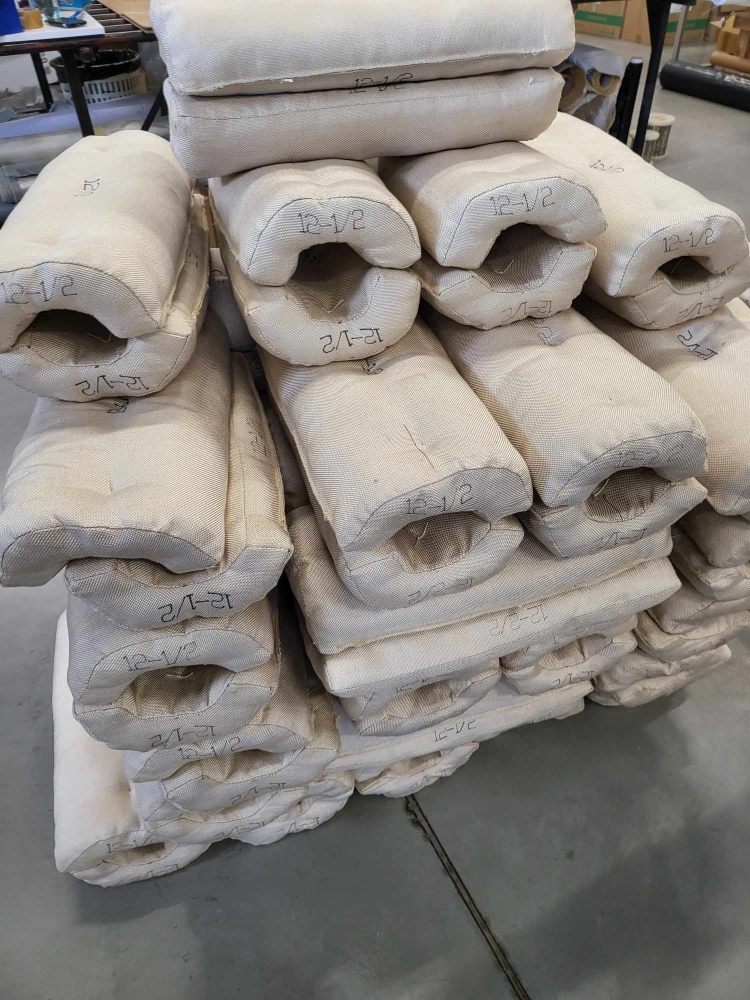

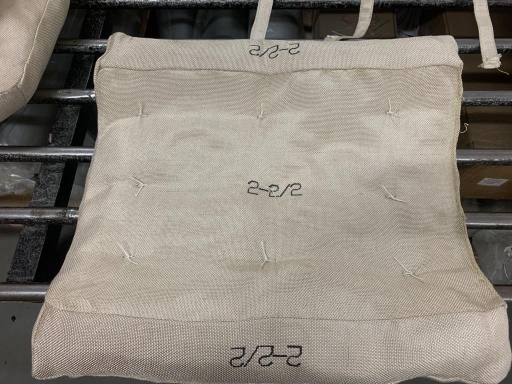

Avtagbara isoleringsmattor för kärnkraftverk
I våra avtagbara isoleringsmattor för kärnkraftverk använder vi två typer av fibermaterial. Det första är en matta tillverkad av Isover – Tech Telisol 5.0.
Detta är en speciell typ av vit mineralull som är sydd med rostfri ståltråd. Dessutom ger den högkvalitativ värmeisolering och behåller sin prestanda under lång tid, även i situationer med hög mekanisk belastning.
Detta material är nästan helt fritt från organiska ämnen och förhindrar korrosion tack vare avsaknaden av korrosionsfrämjande joner.
Det är icke-brännbart och har brandklass A1. Du kan läsa de fullständiga tekniska detaljerna om detta isoleringsmaterial för kärnkraftverk här.
Kärnkraftverksoperatörer kan använda det till exempel för isolering av värmeväxlare och ångrör
Ett annat material för kärnkraftsisolering är lös mineralull. Olika publikationer och standarder använder olika benämningar, till exempel
Bourre 785 NE, som numera kallas Tech Loose Wool.

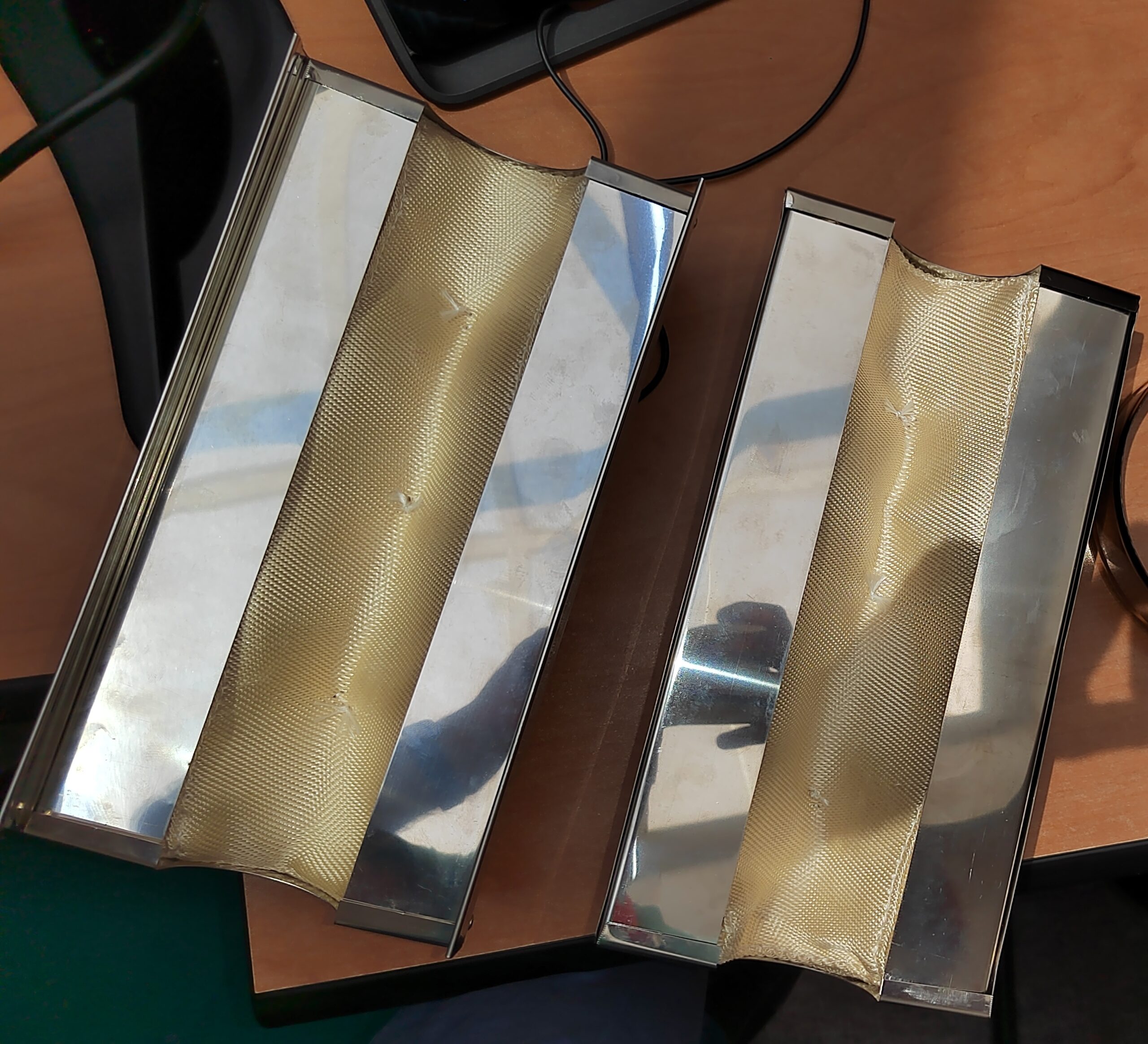

När det gäller våra avtagbara isoleringsmattor för kärnkraftverk är fibermaterialet helt inneslutet. Det har tidigare inträffat flera kärnkraftsolyckor där osäkrat fiberisoleringsmaterial orsakat ansamling av skräp och blockerat viss utrustning.

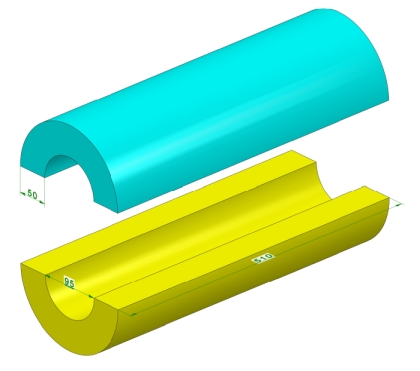

Hos Madrass konstruerar vi varje avtagbar isoleringsmatta för kärnkraftsanläggningar i CAD-program. Våra konstruktörer skickar dessa ritningar direkt till CNC-skärbordet.

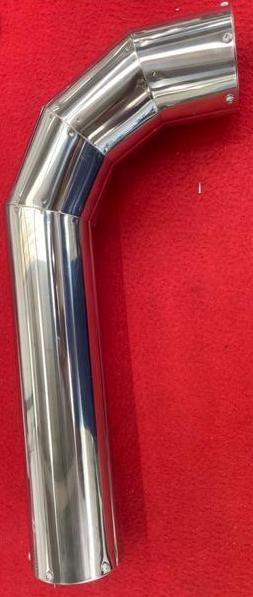

RMI – Reflekterande metallisoleringssystem för kärnkraftsanläggningar
Kärnkraftverksoperatörer använder reflekterande metallisolering (RMI) på ett stort antal komponenter för att kontrollera värmeförluster och temperaturförändringar i primärkretsens behållare samt i annan utrustning. Vissa kallar det även för metallreflekterande isolering (MRI). Den består av skräddarsydda och individuellt avtagbara paneler. Systemet omfattar kassetter av rostfritt stål fyllda med reflekterande, kuperad rostfri stålfolie.
Vilken utrustning kräver isolering vid ett kärnkraftverk?
Många delar av utrustningen och systemen i ett kärnkraftverk kräver värmeisolering för att säkerställa optimal prestanda, säkerhet och energieffektivitet. Här är några viktiga delar av utrustningen och områden där värmeisolering vanligtvis används i kärnkraftverk:
Reaktorsystem:
- Reaktortank: Reaktortanken innehåller kärnbränslet och fungerar som kärnkraftverkets hjärta. Värmeisolering appliceras på tanken för att reglera temperaturen och minimera värmeförlusten under drift.
- Dessutom utnyttjar kärnreaktorer den värmeenergi som alstras genom klyvning av specifika atomära grundämnen för att generera elektricitet. Som en säkerhetsåtgärd är dessa reaktorer inneslutna i förseglade inneslutningskonstruktioner, vanligtvis byggda av armerad betong och stål. Det primära syftet med dessa konstruktioner är att förhindra eller minimera potentiellt utsläpp av radioaktiva ämnen till den omgivande miljön.
- Ångförsörjningssystemet (NSSS) i dessa reaktorer har en exceptionellt hög positiv nettovärmebelastning. Kylning av inneslutningen är avgörande för att avleda denna värme. Effektiv värmeisolering är nödvändig för de heta driftsrören och utrustningen för att upprätthålla en jämn processtemperatur och säkerställa att den avgivna värmen inte överskrider kylutrustningens kapacitet.
Ånggenereringssystem:
- Ånggeneratorer: Ånggeneratorer överför värme från reaktorkylarvätskan för att producera högtrycksånga. Isolering appliceras på ånggeneratorerna för att upprätthålla temperaturen och förhindra värmeförlust under ångproduktionen.
- Rörledningar: De olika rören och rörledningarna som transporterar ånga, vatten och kylvätska inom kraftverket är isolerade för att förhindra värmeförlust och upprätthålla önskad temperatur. Isoleringsmantlar för ventiler underlättar åtkomsten till ventilerna för underhållspersonalen.
Avtagbara isoleringsmattor för turbinanläggningar vid kärnkraftverk:
- Turbiner: Ånggeneratorerna producerar ånga och använder den för att driva turbinerna, vilka genererar elektricitet. Isolering appliceras på turbinhus, avgaskåpor och tillhörande rörledningar. De främsta skälen är att upprätthålla höga temperaturer, minska värmeförluster och skydda personalen mot brännskador.
Kondensorsystem:
- Kondensorer: Kondensorer omvandlar avgasångan från turbinerna tillbaka till flytande form. Isolering appliceras på kondensorns höljen och rör för att upprätthålla önskade temperaturer och förhindra värmeförluster under kondensationsprocessen.
Kylsystem:
- Kyl torn: Kyl torn avleder överskottsvärme från kraftverkets system. Isolering appliceras på kyl tornens konstruktioner och rörledningar för att minimera värmeupptag från omgivningen.
- Värmeväxlare: Värmeväxlare, inklusive luftkylda värmeväxlare och vatten-till-vatten-värmeväxlare, isoleras för att optimera värmeöverföringseffektiviteten och minimera energiförlusterna.
Inneslutningskonstruktioner:
- Inneslutningsbyggnader: Inneslutningsbyggnaderna inrymmer reaktorn och tillhörande system och utgör ett extra säkerhetsskikt. Isolering appliceras på inneslutningskonstruktionerna för att reglera temperaturen, förhindra värmeöverföring och ge termiskt skydd vid olyckor eller incidenter.
Lagring och avfallshantering:
- Lagringsanläggningar: Isolering används i lagringsanläggningar för radioaktiva material, inklusive bassänger för använt bränsle och torrlagringsbehållare, för att reglera temperaturen och förhindra värmeförlust eller värmevinst.
- Avfallshanteringssystem: Isolering kan appliceras på avfallshanteringssystem, såsom lagrings- och bearbetningsområden för radioaktivt avfall, för att säkerställa korrekt temperaturkontroll och begränsa eventuella utsläpp av värme eller strålning.
Sammanfattningsvis är det viktigt att notera att de specifika isoleringskraven kan variera. De baseras på kärnkraftverkets utformning och konfiguration. Det finns också skillnader i fråga om lagstiftning och säkerhetsaspekter. Kärnkraftverksoperatörer väljer isoleringsmaterial och -tekniker för att uppfylla de specifika temperaturintervallen. Dessutom för att uppnå energieffektivitetsmål och säkerhetsstandarder som gäller för varje utrustning och område.
Har ni några krav på avtagbara isoleringsfiltar vid en kärnkraftsanläggning?
Kontakta oss via formuläret nedan:
Några av de normer och standarder som används för isolering vid kärnkraftverk:
ASTM C667-17(2022) – Standardspecifikation för prefabricerade reflekterande isoleringssystem för utrustning och rör som drivs vid temperaturer över omgivningsluften
ISO 23466:2020 – Konstruktionskriterier för värmeisolering av huvudutrustning och rörledningar i reaktorkylsystemet vid PWR-kärnkraftverk
Vad är kärnkraftsisolering?
Det är en typ av isolering som är särskilt utformad för användning i kärnkraftverk.
Vad är isoleringen för kärnreaktorer?
Kärnreaktorer isoleras med RMI – reflekterande metallisolering – och avtagbara isoleringsmattor.
Den förstnämnda består av tunna lager av rostfri folie med gropmönster, medan den senare innehåller specialmineralull såsom TECH LOOSE WOOL QN.
Vilket isoleringsmaterial används för reaktorer?
Reflekterande metallisolering (RMI) eller metallreflekterande isolering (MRI) används som isoleringsmaterial med låg värmeledningsförmåga och hög motståndskraft mot spänningskorrosion och mekaniska påfrestningar.
Vilka material används för kärnkraftsisolering?
Valet av material beror på flera faktorer, såsom driftstemperatur, omgivningsförhållanden och det medium som används i kärnkraftsanläggningarna. Vanligtvis består isoleringsmaterial för kärnkraft av avtagbara isoleringsmattor, RMI – reflekterande metallisolering – samt speciell vit fiberisolering av ull.
Vad kostar avtagbara isoleringsmantlar för kärnkraftsanläggningar?
Det finns flera faktorer som påverkar priset. Avtagbara isoleringsmantlar för kärnkraftsanläggningar kostar från så lågt som 40 dollar upp till 500 dollar per styck.
Den främsta prisfaktorn är naturligtvis storlek och yta.
Andra viktiga aspekter är driftstemperatur och material som tål sådana temperaturer.
Avtagbara isoleringsmantlar för kärnkraftverk kan vara enkla eller flerlagers och bestå av flera delar.
Vilka är de främsta fördelarna med att använda avtagbara isoleringsmantlar vid kärnkraftverk?
Vi har behandlat detta ämne utförligt här. Kortfattat kan man dock säga att isoleringsmantlarna är lätta att installera, underhålla, ta bort och byta ut. Det krävs varken specialiserad personal eller specialverktyg. När det gäller kärnkraftverk är isoleringsmaterialet helt inkapslat, vilket innebär att det inte finns någon risk för att fibrer läcker ut ur mantlarna.
